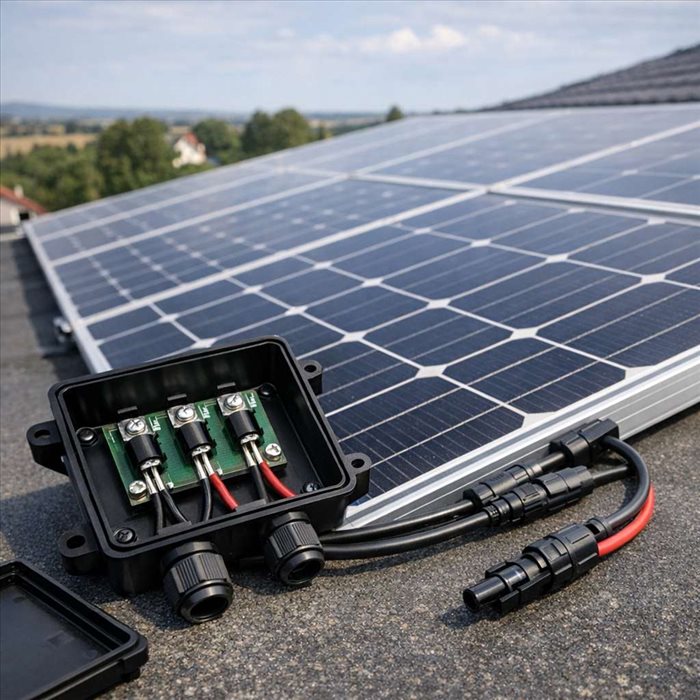

Quand un panneau solaire produit moins que prévu, on pense souvent à la météo, à l’orientation du toit ou à l’âge de l’installation. Pourtant, un petit composant discret joue un rôle majeur dans la continuité de production : la diode bypass. Placée dans le boîtier de jonction du module, elle protège les cellules photovoltaïques et limite les pertes lorsqu’une partie du panneau est ombragée ou défaillante.
Les diodes bypass, aussi appelées diodes de dérivation, servent principalement à contourner une zone du panneau solaire qui ne produit plus correctement. Dans un module photovoltaïque, les cellules sont généralement reliées en série. Cela signifie que le courant doit traverser chaque cellule, un peu comme l’eau circulerait dans une succession de tuyaux. Si l’une d’elles est fortement ombragée, encrassée ou endommagée, elle peut freiner l’ensemble du circuit.
Sans diode bypass, cette cellule affaiblie pourrait se comporter comme une résistance. Elle ne produirait plus d’électricité, mais absorberait une partie de l’énergie générée par les autres cellules. Ce phénomène peut entraîner une perte de rendement, mais aussi un échauffement localisé, parfois appelé point chaud. La diode bypass offre alors un chemin alternatif au courant, afin d’éviter que toute la chaîne de cellules ne soit pénalisée.
Dans la pratique, une diode bypass ne permet pas de sauver toute la production du panneau. Elle isole seulement la section concernée. Le module continue donc à produire, mais avec une puissance réduite. C’est précisément ce compromis qui rend ce composant essentiel : il limite les dégâts, protège le matériel et maintient une partie de la production photovoltaïque.
Un panneau solaire standard est constitué de plusieurs groupes de cellules. Sur de nombreux modules résidentiels, on trouve par exemple trois diodes bypass, chacune associée à une portion du panneau. Lorsque toutes les cellules reçoivent correctement la lumière, ces diodes restent inactives. Le courant circule normalement dans les cellules, qui produisent de l’électricité grâce à l’effet photovoltaïque.
La situation change lorsqu’une partie du module est à l’ombre. Une branche d’arbre, une cheminée, une antenne, une feuille morte ou même une accumulation de saleté peuvent réduire brutalement la production d’un groupe de cellules. Si la tension de cette zone devient défavorable, la diode correspondante se met à conduire. Elle détourne alors le courant autour de la portion affectée, comme une sorte de voie de contournement électrique.
Ce fonctionnement est automatique. Il ne nécessite aucune intervention de l’utilisateur, aucun réglage et aucun pilotage externe. La diode réagit aux conditions électriques du module. C’est l’un des avantages de ce composant : il est simple, passif et intégré dès la fabrication du panneau. Toutefois, son efficacité dépend de sa qualité, de son dimensionnement et de son état dans le temps.
L’ombrage partiel est l’un des ennemis les plus fréquents des installations photovoltaïques. Contrairement à une idée répandue, il ne suffit pas qu’une grande partie du panneau soit exposée au soleil pour garantir une production optimale. Comme les cellules sont souvent connectées en série, une petite zone à l’ombre peut perturber l’équilibre électrique de tout un groupe. C’est là que la diode bypass devient déterminante.
Un simple obstacle peut créer des effets disproportionnés. Une ombre fine projetée par un câble, un conduit ou une rambarde peut réduire la performance d’une section entière du module. La diode bypass permet d’éviter que cette section ne bloque le courant des autres zones. Elle ne supprime pas la perte, mais elle l’empêche de se propager à l’ensemble du panneau.
Ce point est particulièrement important dans les installations situées en ville, sur des toitures complexes ou près d’arbres. Même une installation bien orientée peut connaître des baisses ponctuelles si l’environnement génère des ombres à certaines heures. Pour analyser la performance réelle d’un module au-delà des conditions idéales de laboratoire, la notion de température nominale en fonctionnement aide aussi à comprendre pourquoi la production varie sur le terrain.
Oui, les diodes bypass jouent un rôle important dans la prévention des points chauds, même si elles ne constituent pas une protection absolue. Un point chaud apparaît lorsqu’une cellule ou un groupe de cellules reçoit moins de lumière ou fonctionne mal, tout en étant traversé par le courant produit par les autres cellules. Cette énergie peut alors être dissipée sous forme de chaleur.
Dans certains cas, l’échauffement localisé peut devenir suffisamment important pour dégrader le module. Il peut accélérer le vieillissement des matériaux, détériorer l’encapsulation ou provoquer des traces visibles sur la surface. La diode bypass limite ce risque en évitant que le courant ne force son passage à travers une zone devenue défavorable. Elle contribue ainsi à la sécurité du panneau solaire et à sa durabilité.
Il faut toutefois nuancer. Si l’ombrage est fréquent, prolongé ou très marqué, la diode sera sollicitée régulièrement. Cela peut générer de la chaleur dans le boîtier de jonction et, à long terme, fatiguer le composant. Une bonne conception de l’installation reste donc indispensable. Les diodes ne remplacent pas une étude d’implantation sérieuse ni un entretien adapté.
Une diode bypass défectueuse n’est pas toujours facile à repérer à l’œil nu. Le panneau peut continuer à produire, mais de manière anormale. Le signe le plus courant est une baisse de puissance inexpliquée, notamment lorsque l’installation semble bien exposée et que les autres facteurs habituels ont été écartés. Sur une installation surveillée, l’écart peut apparaître module par module si des optimiseurs ou micro-onduleurs fournissent des données détaillées.
Certains indices peuvent orienter le diagnostic :
Le diagnostic doit être réalisé avec prudence, car un problème de rendement peut avoir de nombreuses origines : ombrage, connectique, onduleur, encrassement, défaut de cellule ou dégradation interne. Certaines anomalies électriques, comme les pertes liées au phénomène de dégradation induite par potentiel, peuvent aussi réduire la production sans être directement liées aux diodes bypass.
Le nombre de diodes bypass dépend de la conception du module. Sur beaucoup de panneaux photovoltaïques classiques, on trouve trois diodes, chacune protégeant une chaîne de cellules. Certains modules récents, notamment avec des architectures demi-cellules ou des conceptions plus avancées, peuvent adopter des schémas différents pour mieux gérer l’ombrage partiel et améliorer le rendement en conditions réelles.
Cette organisation par groupes permet de limiter les pertes. Si une section du panneau est fortement ombragée, seule cette section est contournée, tandis que les autres continuent à produire. Par exemple, lorsqu’une diode bypass s’active sur un module doté de trois groupes, le panneau peut perdre environ un tiers de sa puissance, plutôt que la totalité. Le chiffre exact dépend toutefois de l’ensoleillement, de la température et de la technologie du module.
La disposition physique des cellules compte également. Selon que le panneau est installé en portrait ou en paysage, une même ombre peut toucher une ou plusieurs chaînes de cellules. C’est pourquoi le choix de l’orientation du module sur la toiture peut influencer la façon dont les diodes bypass interviendront. Une ombre horizontale en bas d’un panneau n’a pas toujours le même effet qu’une ombre verticale sur le côté.
Les diodes bypass n’augmentent pas le rendement théorique d’un panneau solaire en plein soleil. Elles ne créent pas d’énergie supplémentaire. Leur intérêt est ailleurs : elles réduisent les pertes lorsque les conditions ne sont pas parfaites. On peut donc dire qu’elles améliorent la performance en situation réelle, surtout lorsqu’un module subit des ombrages ponctuels ou des déséquilibres entre cellules.
Dans une installation parfaitement dégagée, leur rôle reste discret. Elles sont présentes, mais rarement sollicitées. En revanche, dans un environnement avec obstacles, elles peuvent faire une différence notable. Sans elles, une petite zone problématique pourrait affecter l’ensemble du module, voire perturber une chaîne de panneaux reliés en série. Avec elles, l’impact est mieux contenu.
Il ne faut cependant pas les considérer comme une solution miracle contre l’ombrage. Si une toiture est régulièrement masquée plusieurs heures par jour, la production restera pénalisée. Dans ce cas, d’autres solutions peuvent être envisagées, comme une implantation différente, des micro-onduleurs, des optimiseurs de puissance ou l’élagage d’un obstacle végétal lorsque cela est possible et autorisé.
Techniquement, une diode bypass peut parfois être remplacée, puisqu’elle se trouve généralement dans le boîtier de jonction du panneau. En pratique, l’opération doit être confiée à un professionnel qualifié. Un module photovoltaïque produit du courant dès qu’il est exposé à la lumière, et une intervention mal réalisée peut présenter des risques électriques ou compromettre l’étanchéité du boîtier.
Avant d’envisager un remplacement, il faut confirmer le diagnostic. Une mesure électrique, une inspection thermique et une comparaison avec les autres modules peuvent être nécessaires. Si le panneau est encore sous garantie, il est préférable de vérifier les conditions du fabricant. Une intervention non autorisée peut annuler la garantie produit ou la garantie de performance.
Dans certains cas, le remplacement du module entier peut être plus pertinent que la réparation d’une diode. Tout dépend de l’âge du panneau, de la disponibilité des pièces, du coût de main-d’œuvre et du niveau de dégradation observé. L’objectif reste de préserver la fiabilité de l’installation photovoltaïque sur le long terme.
Les diodes bypass sont de petits composants, mais leur rôle est essentiel. Elles permettent au courant de contourner une zone du panneau solaire qui ne fonctionne plus correctement, afin de limiter les pertes et de réduire les risques d’échauffement. Elles sont particulièrement utiles face à l’ombrage partiel, aux salissures localisées ou à certains défauts de cellules.
Leur présence ne dispense pas d’une bonne conception de l’installation. Un panneau bien placé, bien ventilé, peu exposé aux ombres et régulièrement contrôlé restera toujours plus performant. Les diodes bypass doivent être vues comme une protection intégrée, pas comme une compensation à une implantation défavorable.
Pour un particulier, l’essentiel est de surveiller les écarts de production, de limiter les sources d’ombre et de faire contrôler l’installation en cas de baisse inexpliquée. Bien comprises, les diodes bypass montrent que la performance d’un panneau solaire ne dépend pas seulement de sa puissance affichée, mais aussi de sa capacité à gérer les conditions imparfaites du quotidien.
