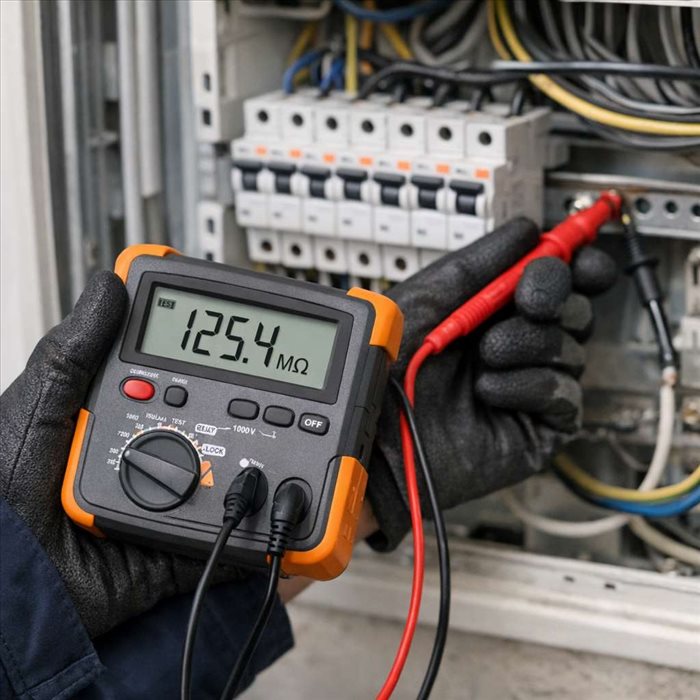

Invisible à l’œil nu, l’isolement électrique conditionne pourtant la sécurité d’une installation, la fiabilité d’un moteur ou la longévité d’un câble. Le mégohmmètre, souvent appelé contrôleur d’isolement, permet de vérifier si un conducteur, un enroulement ou un équipement laisse fuir du courant vers la terre ou vers une autre partie conductrice.
Mesurer l’isolement électrique consiste à évaluer la capacité d’un matériau isolant à s’opposer au passage du courant. En pratique, on cherche à savoir si l’isolant d’un câble, d’un moteur, d’un tableau ou d’un appareil est encore suffisamment efficace. Un bon isolement présente une résistance très élevée, exprimée en mégohms, voire en gigohms.
Le mégohmmètre applique une tension continue connue entre deux points, par exemple entre une phase et la terre, puis mesure le courant de fuite qui circule. Plus ce courant est faible, plus la résistance d’isolement est élevée. Cette méthode diffère d’une simple mesure de continuité : ici, l’appareil teste le comportement de l’isolant sous une tension d’essai nettement supérieure à celle utilisée par un multimètre en mode ohmmètre.
Cette vérification est essentielle après la pose d’un câble, avant la mise en service d’un équipement, lors d’une maintenance préventive ou après un défaut électrique. Elle permet de repérer une gaine abîmée, de l’humidité, un vieillissement thermique, une pollution conductrice ou un début de dégradation dans un bobinage.
Le choix de la tension délivrée par le mégohmmètre dépend de l’équipement testé et de sa tension nominale. Utiliser une tension trop faible peut masquer un défaut ; appliquer une tension excessive peut, au contraire, endommager des composants sensibles. La sélection doit donc être faite avec méthode, en tenant compte des prescriptions du fabricant et des règles applicables.
Dans les installations basse tension, les essais se font couramment à 250 V, 500 V ou 1 000 V en courant continu. Un circuit électronique fragile, un câble de commande ou un équipement comportant des composants actifs ne se teste pas de la même manière qu’un câble d’alimentation ou qu’un moteur industriel. Avant toute mesure, il faut vérifier si des variateurs, alimentations électroniques, parafoudres ou cartes de contrôle sont raccordés au circuit.
À titre indicatif, un circuit très basse tension peut être contrôlé à 250 V, tandis qu’un circuit 230/400 V est souvent testé à 500 V. Les équipements de puissance peuvent nécessiter 1 000 V ou davantage selon les recommandations techniques. L’objectif reste toujours le même : obtenir une mesure représentative sans compromettre l’intégrité de l’installation.
Une mesure d’isolement fiable commence par une préparation rigoureuse. Le circuit doit être mis hors tension, consigné si nécessaire, puis vérifié avec un appareil adapté. Le mégohmmètre injectant une tension d’essai, il ne doit jamais être raccordé à une installation encore alimentée. Cette précaution protège à la fois l’opérateur, l’appareil de mesure et les équipements raccordés.
Avant de brancher les cordons, il convient d’identifier clairement les conducteurs à tester. Les charges sensibles doivent être déconnectées lorsque cela est requis. Les condensateurs, alimentations électroniques et filtres antiparasites peuvent fausser la mesure ou subir une contrainte inutile. La sécurité électrique impose aussi d’utiliser des pointes de touche et des cordons en bon état, adaptés à l’environnement de mesure.
Le choix du matériel ne se limite pas à la fonction mégohmmètre. En contexte industriel ou tertiaire, la catégorie de surtension est également importante ; la notion de catégorie CAT III sur un appareil de mesure aide à comprendre les exigences de sécurité dans les tableaux et installations fixes.
La procédure varie selon le type de circuit, mais la logique reste constante : isoler la partie à contrôler, appliquer la tension d’essai, lire la résistance affichée et interpréter le résultat. Sur un câble monophasé, on peut mesurer entre phase et neutre, phase et terre, puis neutre et terre. Sur un réseau triphasé, les essais se font entre conducteurs actifs et entre chaque conducteur et la terre.
Après l’essai, il est indispensable de laisser l’installation se décharger. Certains câbles longs ou équipements capacitifs peuvent conserver une charge électrique pendant quelques instants. Beaucoup de mégohmmètres disposent d’une fonction de décharge automatique, mais il reste prudent de vérifier l’état du circuit avant toute manipulation. Cette étape est souvent négligée, alors qu’elle fait partie des gestes de prévention élémentaires.
Une résistance d’isolement élevée indique généralement un état satisfaisant. Toutefois, il n’existe pas une valeur unique valable dans toutes les situations. Les seuils dépendent de la norme applicable, du type d’installation, de la tension de service, de la longueur des câbles, de l’humidité ambiante et de l’âge des équipements. Il faut donc interpréter la mesure avec discernement.
Dans de nombreux contrôles basse tension, une valeur minimale de 1 mégohm est souvent citée comme repère de base pour certains circuits. Mais en maintenance industrielle, une installation saine peut afficher des dizaines, des centaines ou des milliers de mégohms. L’important n’est pas seulement la valeur instantanée : l’évolution dans le temps est souvent plus révélatrice.
Une baisse progressive de l’isolement peut annoncer un vieillissement de gaine, une infiltration d’eau ou un échauffement répété. À l’inverse, une valeur brutalement faible indique parfois un défaut localisé : câble pincé, borne humide, moteur encrassé, poussières conductrices ou isolant carbonisé. Si la mesure est instable, il faut aussi envisager la présence de capacités, de composants raccordés ou d’un environnement humide.
La première erreur consiste à mesurer sans avoir correctement isolé le circuit. Des appareils raccordés en parallèle peuvent donner une valeur artificiellement basse ou être exposés à une tension qu’ils ne supportent pas. Un variateur de vitesse, une alimentation à découpage ou un dispositif électronique peut perturber fortement le test. La déconnexion préalable est donc une étape clé.
Autre piège courant : comparer deux mesures réalisées dans des conditions très différentes. La température, l’humidité, la durée d’application de la tension et même la propreté des bornes influencent le résultat. Pour suivre un équipement dans le temps, il faut autant que possible reproduire les mêmes conditions et consigner les données dans un registre de maintenance.
La fiabilité du mégohmmètre lui-même ne doit pas être négligée. Un appareil mal entretenu, aux cordons usés ou dont l’étalonnage est dépassé peut conduire à des décisions erronées. Dans une démarche qualité, la question de l’étalonnage régulier des appareils de mesure est directement liée à la validité des contrôles réalisés sur site.
Le contrôle d’isolement intervient à plusieurs moments de la vie d’une installation. Avant la mise en service, il confirme que les câbles et les raccordements n’ont pas été endommagés pendant les travaux. Après une intervention, il permet de s’assurer qu’aucun défaut n’a été introduit. En maintenance préventive, il sert à détecter les dérives avant l’apparition d’une panne.
Les moteurs électriques, pompes, résistances chauffantes, armoires industrielles et longues liaisons câblées sont particulièrement concernés. Les environnements humides, poussiéreux, corrosifs ou soumis aux vibrations accélèrent le vieillissement des isolants. Dans ces situations, un suivi périodique de la résistance d’isolement aide à planifier les réparations plutôt qu’à subir les arrêts de production.
Ce contrôle est aussi utile après un dégât des eaux, un incendie, une surchauffe ou une période d’arrêt prolongée. Un moteur stocké dans un local humide, par exemple, peut présenter un isolement insuffisant avant remise en service. Une mesure préalable évite de provoquer un déclenchement, une dégradation supplémentaire ou un risque pour les personnes.
Mesurer l’isolement électrique avec un mégohmmètre est une opération simple en apparence, mais elle demande méthode et prudence. Il faut choisir la bonne tension d’essai, mettre le circuit hors tension, protéger les équipements sensibles, respecter les règles de sécurité et interpréter les résultats dans leur contexte.
Une valeur élevée est rassurante, une valeur faible appelle une recherche de défaut, et une tendance à la baisse mérite une surveillance attentive. Le mégohmmètre n’est pas seulement un outil de diagnostic ponctuel : c’est un instrument de maintenance préventive qui contribue à réduire les pannes, sécuriser les installations et prolonger la durée de vie des équipements électriques.
