Dans une installation électrique en courant alternatif, la tension et le courant ne montent pas toujours ensemble au même moment. Cet écart, appelé déphasage, influence la puissance réellement utilisée, le rendement des équipements et parfois la facture d’énergie. Savoir le mesurer permet de mieux comprendre le comportement d’un moteur, d’un transformateur, d’un luminaire ou d’un ensemble de machines.
Le déphasage entre tension et courant désigne le retard ou l’avance du courant par rapport à la tension dans un circuit alimenté en courant alternatif. Dans une installation idéale purement résistive, comme un chauffage électrique simple, la tension et le courant évoluent en même temps. On dit alors qu’ils sont en phase.
Dans la réalité, de nombreux appareils comportent des bobinages, des condensateurs ou de l’électronique de puissance. Ces composants modifient le comportement du courant. Une charge inductive, comme un moteur, provoque souvent un courant en retard sur la tension. À l’inverse, une charge capacitive peut créer un courant en avance. Ce phénomène se mesure en degrés ou en radians.
Un cycle complet du signal alternatif correspond à 360°. Si le courant atteint son maximum un quart de période après la tension, le déphasage est de 90°. En pratique, les valeurs observées sont souvent plus faibles, mais elles suffisent à modifier la puissance active réellement disponible dans le circuit.
Mesurer le déphasage ne sert pas seulement à faire un calcul théorique. Cette donnée permet d’évaluer le facteur de puissance, souvent noté cos f. Plus ce facteur est proche de 1, mieux l’énergie électrique est utilisée. Lorsqu’il baisse, une partie du courant circule sans produire de travail utile, ce qui peut surcharger les câbles, les transformateurs ou les protections.
Dans l’industrie et les bâtiments tertiaires, un mauvais facteur de puissance peut entraîner des pertes, des échauffements et parfois des pénalités tarifaires selon le contrat d’électricité. Pour les installateurs, mainteneurs et diagnostiqueurs, le déphasage devient donc un indicateur concret de performance électrique.
La mesure est également utile lorsqu’un équipement fonctionne mal. Un moteur qui consomme trop, un variateur qui perturbe le réseau ou une batterie de condensateurs mal dimensionnée peuvent présenter un déphasage anormal. L’analyse aide alors à distinguer une simple variation de charge d’un véritable problème électrique.
Avant de sortir un appareil de mesure, il faut identifier les principales grandeurs en jeu. La tension, exprimée en volts, représente la différence de potentiel. Le courant, exprimé en ampères, traduit la circulation des charges électriques. Le déphasage, lui, décrit le décalage temporel entre ces deux signaux sinusoïdaux.
La relation la plus courante est la suivante : le facteur de puissance est égal au cosinus de l’angle f. Autrement dit, cos f donne une indication directe sur l’angle de déphasage lorsque les signaux sont sinusoïdaux. Par exemple, un cos f de 0,8 correspond à un angle d’environ 37°.
Il faut toutefois rester prudent. Dans les installations modernes, les signaux ne sont pas toujours parfaitement sinusoïdaux. Les alimentations à découpage, variateurs de vitesse, LED et onduleurs peuvent générer des harmoniques. Dans ce cas, la lecture du facteur de puissance doit être interprétée avec davantage de recul, notamment en présence de distorsions du signal électrique.

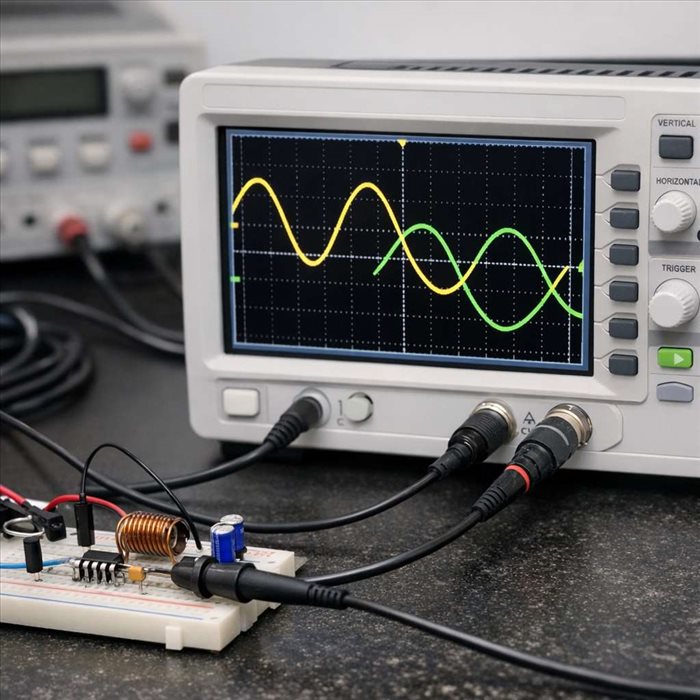

L’oscilloscope est l’un des outils les plus visuels pour mesurer le déphasage. Il permet d’afficher simultanément la tension et le courant sous forme de courbes. Pour mesurer le courant, on utilise généralement une pince de courant ou une sonde adaptée, car l’oscilloscope ne se branche pas directement en série comme un ampèremètre classique.
La méthode consiste à afficher les deux signaux sur deux voies distinctes. On repère ensuite le décalage horizontal entre deux points équivalents, par exemple deux passages par zéro dans le même sens. Ce décalage temporel est comparé à la période complète du signal. À 50 Hz, une période dure 20 millisecondes.
La formule est simple : angle f = décalage temporel / période × 360. Si le décalage mesuré est de 2 ms sur une période de 20 ms, l’angle vaut 36°. Cette méthode donne une lecture précise, à condition de disposer de sondes correctement calibrées et de respecter les règles de sécurité.
Sur le terrain, l’oscilloscope est particulièrement utile pour analyser un phénomène instable, une forme d’onde déformée ou un comportement transitoire. Il demande cependant de l’expérience, car une mauvaise mise à la terre ou une sonde inadaptée peut créer un risque sérieux sur une installation sous tension.
Pour une mesure rapide et fiable, l’analyseur de puissance est souvent l’appareil le plus pratique. Il mesure simultanément la tension, le courant, la puissance active, la puissance apparente, la puissance réactive et le facteur de puissance. Certains modèles affichent directement l’angle de déphasage en degrés.
Contrairement à une mesure à l’oscilloscope, l’analyseur de puissance est conçu pour les réseaux électriques réels. Il s’adapte aux installations monophasées et triphasées, selon les modèles. Il permet aussi d’enregistrer les variations dans le temps, ce qui est utile pour suivre un moteur dont la charge évolue ou un bâtiment dont la consommation change au fil de la journée.
Le wattmètre numérique, plus simple, peut aussi donner une indication indirecte. En mesurant la puissance active en watts et la puissance apparente en voltampères, on obtient le facteur de puissance par la relation P/S. Cette approche est suffisante pour de nombreux contrôles courants, surtout lorsque les signaux restent relativement sinusoïdaux.
Lorsque l’on dispose des valeurs de puissance, il est possible de calculer le déphasage sans observer directement les courbes. En monophasé, la puissance apparente S se calcule en multipliant la tension efficace par le courant efficace. La puissance active P est celle qui est réellement transformée en travail, chaleur ou lumière.
Le facteur de puissance se calcule avec la formule cos f = P / S. Une fois ce rapport obtenu, l’angle f se déduit avec la fonction arccos. Par exemple, si une charge absorbe 2 000 W pour une puissance apparente de 2 500 VA, le facteur de puissance est de 0,8 et le déphasage est proche de 37°.
Cette méthode est très répandue, mais elle suppose que le facteur de puissance reflète principalement le déphasage. En présence d’harmoniques importantes, le facteur de puissance global inclut aussi la déformation du courant. L’angle calculé reste alors une indication utile, mais pas toujours une représentation parfaite du décalage de phase.
Avant toute intervention, il faut définir ce que l’on cherche à vérifier : une charge isolée, un tableau, une ligne triphasée ou un équipement en fonctionnement. La méthode ne sera pas la même sur un petit moteur monophasé et sur une armoire alimentant plusieurs départs. Le choix de l’appareil dépend aussi de la catégorie de mesure et du niveau de tension.
La sécurité ne doit jamais être secondaire. Les mesures sur tableau électrique exposent à des risques d’arc, de court-circuit et d’électrisation. Le choix d’un multimètre ou d’un analyseur doit tenir compte de son usage prévu, notamment pour les mesures en environnement de distribution, où la notion de niveau de sécurité de l’appareil devient déterminante.
Un angle de déphasage faible indique généralement que la charge utilise efficacement l’énergie fournie. Un angle plus important traduit une part plus élevée de puissance réactive. Dans les circuits inductifs, c’est courant et pas nécessairement anormal. Un moteur à vide, par exemple, peut présenter un cos f faible sans être défectueux.
L’interprétation doit donc tenir compte de la nature de l’équipement et de son régime de fonctionnement. Un moteur chargé, un transformateur, un condensateur de compensation ou un variateur n’ont pas les mêmes signatures électriques. Comparer une valeur mesurée à une plaque signalétique, à une documentation fabricant ou à un historique de maintenance permet d’éviter les conclusions hâtives.
En triphasé, il faut aussi observer l’équilibre entre phases. Un facteur de puissance correct sur l’ensemble d’une installation peut masquer des déséquilibres locaux. Une analyse phase par phase apporte une vision plus précise, notamment lorsque les charges monophasées sont nombreuses ou mal réparties.
Lorsqu’un déphasage élevé est lié à des charges inductives, la solution la plus courante consiste à installer des condensateurs de compensation. Ils fournissent localement une partie de la puissance réactive nécessaire, ce qui améliore le facteur de puissance vu par le réseau. Cette correction doit toutefois être dimensionnée avec soin.
Une compensation excessive peut entraîner un comportement capacitif, des surtensions ou des interactions avec les harmoniques. Dans les installations sensibles, on utilise des batteries automatiques de condensateurs, parfois associées à des selfs anti-harmoniques. L’objectif n’est pas d’obtenir une valeur parfaite en toutes circonstances, mais un fonctionnement stable et adapté aux charges réelles.
Il peut aussi être utile de remplacer des moteurs surdimensionnés, de vérifier les variateurs, d’équilibrer les phases ou d’identifier les équipements responsables d’une consommation réactive importante. La réduction du déphasage passe souvent par une approche globale, mêlant mesure, diagnostic et choix technique.
Mesurer le déphasage entre tension et courant consiste à évaluer l’écart entre deux signaux alternatifs. On peut le faire visuellement avec un oscilloscope, directement avec un analyseur de puissance ou par calcul à partir des puissances active et apparente. Chaque méthode a ses avantages, ses limites et son niveau de précision.
Pour obtenir un résultat exploitable, il faut utiliser un appareil adapté, respecter les conditions de sécurité et interpréter la mesure dans son contexte. Le déphasage n’est pas seulement un angle : c’est un indicateur du comportement réel d’une installation. Bien mesuré, il aide à améliorer le rendement électrique, à prévenir les surcharges et à mieux maîtriser la qualité de l’énergie.
