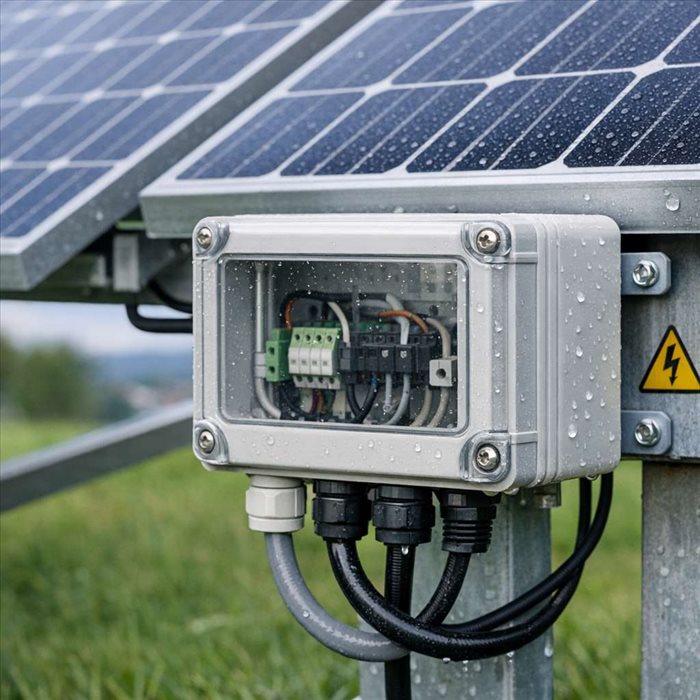

Sur une installation solaire, le coffret photovoltaïque est souvent discret, mais il joue un rôle central dans la sécurité électrique. L’un des marquages les plus importants à vérifier est l’indice IP, qui indique le niveau de protection du coffret contre la poussière et l’eau. Bien le comprendre permet d’éviter des choix inadaptés, surtout lorsque le matériel est installé à l’extérieur.
L’indice IP, pour Ingress Protection, est un code normalisé qui mesure la capacité d’une enveloppe électrique à résister à l’intrusion de corps solides et de liquides. Dans le cas d’un coffret photovoltaïque, il permet de savoir si le boîtier protège correctement les composants internes, comme les interrupteurs-sectionneurs, les parafoudres, les fusibles ou les borniers.
Ce marquage est défini par la norme internationale IEC 60529, également reprise en Europe. Il se présente sous la forme de deux chiffres placés après les lettres IP. Par exemple, un coffret marqué IP65 n’offre pas le même niveau de protection qu’un coffret IP44 ou IP66. Chaque chiffre a une signification précise.
Le premier chiffre indique la protection contre les corps solides, comme la poussière, les outils ou les contacts accidentels. Le second chiffre indique la résistance à l’eau, qu’il s’agisse de projections, de pluie battante ou de jets puissants. Pour une installation solaire, ces deux paramètres sont essentiels, car les coffrets peuvent être exposés aux intempéries pendant de nombreuses années.
Le premier chiffre de l’indice IP varie généralement de 0 à 6. Plus il est élevé, plus la protection contre les objets solides est importante. Un coffret IP2X protège contre l’accès avec les doigts, tandis qu’un coffret IP6X est totalement protégé contre la poussière. Dans un environnement extérieur, la protection contre les particules fines reste un critère important, notamment près d’une route, d’un champ ou d’une zone exposée au vent.
Le second chiffre varie le plus souvent de 0 à 9. Il renseigne sur le comportement du coffret face à l’eau. Un indice IPX4 signifie une protection contre les projections d’eau, tandis qu’un indice IPX5 résiste aux jets d’eau. Un coffret IPX6 supporte des jets puissants, ce qui peut être utile dans des zones très exposées ou en cas de nettoyage à proximité.
Ces valeurs ne signifient pas qu’un coffret peut être immergé ou installé sans précaution. L’indice IP décrit une performance en conditions d’essai normalisées, mais la qualité de pose, les presse-étoupes, les joints et l’orientation du boîtier influencent fortement la protection réelle sur le terrain.
Un coffret photovoltaïque regroupe des éléments électriques sensibles. Une infiltration d’eau ou de poussière peut provoquer une corrosion, un échauffement, un défaut d’isolement ou, dans les cas les plus graves, un départ d’arc électrique. L’indice IP participe donc directement à la sécurité de l’installation et à sa durabilité.
Les panneaux solaires produisent de l’électricité en courant continu, parfois à des tensions élevées selon la configuration de l’installation. Le coffret DC, placé entre les modules et l’onduleur, doit donc être particulièrement fiable. Un défaut d’étanchéité peut altérer les connexions et compliquer les opérations de maintenance.
L’exposition varie aussi selon le site. Un coffret installé dans un local technique sec n’a pas les mêmes contraintes qu’un coffret fixé en façade, sous un auvent ou près des panneaux. En toiture, les écarts de température, les UV, la pluie et le vent imposent souvent un niveau de protection plus élevé. Dans ce contexte, un indice IP65 ou IP66 est fréquemment recherché pour les installations extérieures.
La performance globale d’une installation photovoltaïque ne dépend pas uniquement des panneaux. Elle repose aussi sur les protections, le câblage, l’onduleur et les conditions d’exploitation. Pour mieux situer cette performance dans le temps, la notion de production réellement disponible sur l’année permet de comprendre pourquoi chaque composant doit rester fiable durablement.
Dans la pratique, le choix dépend de l’emplacement du coffret. Pour une installation intérieure, dans un garage propre et ventilé, un indice modéré peut suffire, à condition de respecter les exigences réglementaires et les prescriptions du fabricant. En extérieur, le niveau attendu est généralement plus élevé, car le coffret est soumis à des agressions climatiques répétées.
Un coffret IP65 est souvent adapté à une pose extérieure protégée ou semi-exposée. Il est totalement protégé contre la poussière et résiste aux jets d’eau. C’est un niveau couramment rencontré pour les coffrets solaires, à condition que les accessoires de raccordement soient eux aussi compatibles avec cet indice.
Un coffret IP66 offre une protection supérieure contre les jets puissants. Il peut être pertinent dans les zones très exposées à la pluie battante, au vent ou aux projections. En revanche, un indice plus élevé ne compense jamais une mauvaise pose. Un perçage mal réalisé ou un presse-étoupe mal serré peut réduire considérablement l’étanchéité du coffret.
L’indice IP67 indique une résistance à une immersion temporaire dans des conditions définies. Il n’est pas systématiquement nécessaire pour un coffret photovoltaïque classique, sauf contraintes particulières. Dans la plupart des installations résidentielles ou tertiaires, le besoin porte davantage sur la résistance durable à la pluie, à la poussière et aux variations de température.
L’indice IP est utile, mais il ne résume pas toute la qualité d’un coffret. Il ne renseigne pas directement sur la résistance aux chocs mécaniques, qui relève plutôt de l’indice IK. Il ne garantit pas non plus la tenue aux UV, la résistance au feu, la qualité des plastiques ou la compatibilité avec les contraintes du courant continu photovoltaïque.
Un coffret peut afficher un bon indice IP tout en étant inadapté à une installation solaire si ses composants internes ne sont pas prévus pour le courant continu ou pour les tensions utilisées. Les protections DC doivent être dimensionnées correctement, car couper un courant continu n’obéit pas aux mêmes contraintes que couper un courant alternatif.
Il faut également tenir compte de la ventilation et de l’échauffement. Un coffret très étanche protège bien contre l’eau et la poussière, mais il peut retenir davantage la chaleur. Or les composants électriques ont des plages de fonctionnement à respecter. Le choix du volume du coffret, de son emplacement et de son exposition au soleil est donc déterminant.
Enfin, l’indice IP annoncé correspond généralement au coffret fermé, dans son état d’origine. Après installation, l’étanchéité dépend de tous les points d’entrée : câbles, bouchons, presse-étoupes, joints et visserie. Un contrôle visuel lors de la maintenance permet de repérer un joint écrasé, un couvercle mal fermé ou une trace d’humidité.
Pour conserver l’indice IP annoncé, la pose doit suivre les instructions du fabricant. Les entrées de câbles doivent être réalisées avec des accessoires adaptés au diamètre des conducteurs. Les presse-étoupes doivent être serrés correctement, sans excès, afin de ne pas abîmer les joints. Un coffret percé en dehors des zones prévues peut perdre une partie de sa protection.
L’orientation compte aussi. Installer le coffret avec les entrées de câbles vers le bas limite les risques d’infiltration. Lorsque c’est possible, une pose sous abri, même partiel, améliore la longévité du matériel. Il est également recommandé d’éviter les zones où l’eau peut stagner ou ruisseler directement sur les raccordements.
La maintenance ne doit pas se limiter au nettoyage des panneaux. Les coffrets doivent être inspectés périodiquement, surtout après des épisodes de fortes pluies, de gel ou de chaleur intense. La présence de condensation, de poussière interne ou de traces d’oxydation peut révéler une faiblesse d’étanchéité ou une mauvaise adaptation du matériel.
La compréhension des composants solaires aide aussi à mesurer l’importance d’une chaîne électrique bien protégée. Les modules eux-mêmes reposent sur des cellules dont le fonctionnement dépend de phénomènes physiques précis, comme l’explique cet article sur la conversion de la lumière en électricité. Le coffret, lui, assure la continuité et la protection de cette production.
L’indice IP d’un coffret photovoltaïque indique son niveau de protection contre la poussière et l’eau. Le premier chiffre concerne les corps solides, le second les liquides. Pour une installation extérieure, un coffret IP65 constitue souvent un minimum pertinent, tandis qu’un IP66 peut être préférable en environnement plus exposé.
Ce marquage doit toutefois être interprété avec prudence. Il ne remplace ni le respect des normes électriques, ni le bon dimensionnement des protections, ni une installation soignée. Un coffret adapté au photovoltaïque doit combiner étanchéité, résistance, compatibilité électrique et facilité de maintenance.
Avant toute installation ou modification, le choix du coffret doit être validé en fonction du site, du type d’onduleur, de la puissance de l’installation et des prescriptions du fabricant. Un bon indice IP est un repère précieux, mais c’est l’ensemble de la conception qui garantit une installation solaire fiable et sécurisée dans la durée.
