Dans une installation électrique, la tension et le courant devraient idéalement suivre une forme d’onde sinusoïdale régulière. En pratique, de nombreux équipements modernes déforment ce signal. Le taux de distorsion harmonique électrique, souvent abrégé THD, permet justement de mesurer cette déformation et d’évaluer la qualité de l’énergie distribuée.
Le taux de distorsion harmonique électrique désigne la proportion d’harmoniques présentes dans un signal par rapport à sa composante fondamentale. Dans un réseau électrique classique, cette fondamentale est généralement de 50 Hz en Europe. Les harmoniques sont des fréquences multiples de cette valeur : 100 Hz, 150 Hz, 250 Hz, et ainsi de suite.
Autrement dit, plus le signal est proche d’une sinusoïde parfaite, plus le THD est faible. À l’inverse, un taux élevé indique que le courant ou la tension contient une part importante de fréquences parasites. On parle alors de distorsion harmonique, un phénomène qui peut perturber le fonctionnement des appareils électriques et réduire l’efficacité globale d’une installation.
Le THD peut être exprimé pour la tension, on parle alors de THD-U, ou pour le courant, appelé THD-I. Ces deux indicateurs ne racontent pas exactement la même chose. Le THD en tension renseigne sur la qualité de l’alimentation disponible, tandis que le THD en courant reflète surtout le comportement des charges raccordées au réseau.
Les harmoniques sont principalement générées par des équipements dits non linéaires. Contrairement à une résistance simple, qui consomme le courant de manière régulière, ces appareils absorbent l’énergie par impulsions ou selon des cycles électroniques rapides. Cela modifie la forme du courant appelé par rapport à la tension fournie.
Dans les bâtiments tertiaires, les logements récents et les sites industriels, les sources sont nombreuses : variateurs de vitesse, éclairage LED, alimentations à découpage, onduleurs, chargeurs, ordinateurs, bornes de recharge ou encore convertisseurs électroniques. Ces équipements sont utiles, souvent indispensables, mais ils peuvent augmenter le niveau de pollution harmonique du réseau.
Le phénomène s’est amplifié avec la généralisation de l’électronique de puissance. Un seul appareil provoque rarement un problème majeur, mais leur accumulation peut devenir significative. C’est notamment le cas dans les armoires informatiques, les ateliers automatisés, les commerces fortement équipés en éclairage ou les bâtiments disposant de nombreux systèmes de régulation.
Le calcul du THD consiste à comparer la valeur efficace des harmoniques à celle de la fréquence fondamentale. En pratique, les appareils de mesure spécialisés réalisent automatiquement cette analyse grâce à une décomposition du signal. Le résultat est généralement affiché en pourcentage.
Un THD de 3 % signifie que la part des composantes harmoniques représente 3 % de la composante fondamentale. Un THD de 20 % traduit une distorsion beaucoup plus importante. Il ne faut toutefois pas interpréter ce chiffre isolément : le type d’installation, la puissance appelée, la sensibilité des équipements et le point de mesure influencent fortement l’analyse.
Dans le cas du courant, un THD-I élevé peut être courant sur certaines charges électroniques sans forcément provoquer immédiatement une anomalie. En revanche, si cette distorsion se propage dans le réseau et déforme la tension, les conséquences peuvent devenir plus sérieuses. Le THD-U est donc particulièrement surveillé lorsqu’il s’agit d’évaluer la qualité de l’alimentation électrique.
Une distorsion harmonique trop importante peut avoir plusieurs effets concrets. Certains sont visibles rapidement, comme des déclenchements intempestifs, des échauffements ou des dysfonctionnements. D’autres apparaissent progressivement, en réduisant la durée de vie des équipements ou en augmentant les pertes énergétiques.
Les harmoniques de rang 3 et leurs multiples méritent une attention particulière dans les réseaux triphasés avec neutre. Elles peuvent s’additionner dans le conducteur de neutre au lieu de se compenser, ce qui entraîne parfois une surcharge du neutre même lorsque les phases semblent correctement équilibrées.
Il n’existe pas une valeur unique valable pour toutes les installations. Les seuils dépendent des normes applicables, du type de site, de la tension de raccordement et de la sensibilité des usages. En basse tension, un THD en tension inférieur à quelques pourcents est généralement considéré comme satisfaisant dans de nombreux contextes.
La norme européenne EN 50160 donne des indications sur les caractéristiques de la tension fournie par les réseaux publics. Pour les installations industrielles ou sensibles, d’autres référentiels peuvent être utilisés afin de préciser les niveaux acceptables. L’objectif reste le même : maintenir une qualité de l’énergie électrique compatible avec le bon fonctionnement des équipements.
Il faut aussi distinguer les limites imposées au réseau de distribution et celles recherchées à l’intérieur d’un site. Une installation peut recevoir une tension correcte du distributeur, mais produire localement des harmoniques importantes à cause de ses propres charges. Une analyse sérieuse doit donc identifier la source du problème avant toute correction.

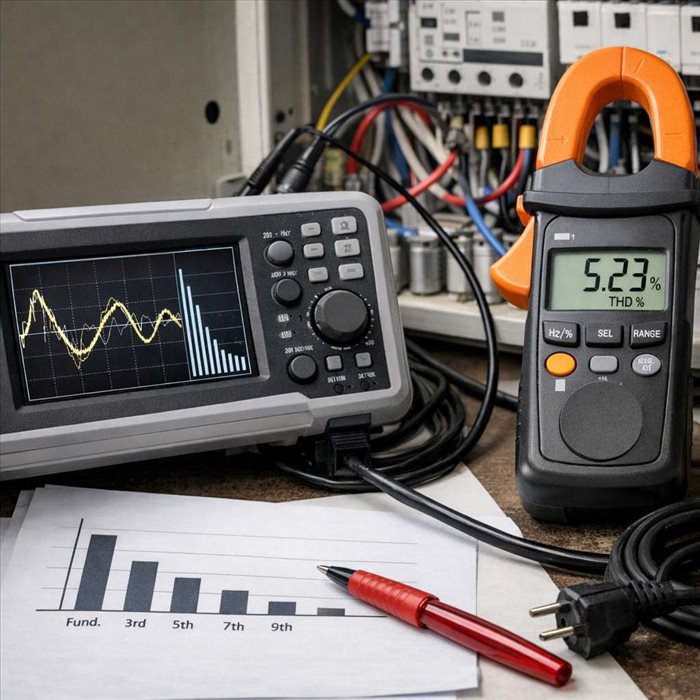

La mesure du THD nécessite un appareil capable d’analyser la forme d’onde et de séparer les différentes composantes fréquentielles. Les multimètres classiques ne suffisent pas toujours, même lorsqu’ils affichent une valeur efficace vraie, ou True RMS. Pour une analyse complète, on utilise plutôt un analyseur de réseau, un enregistreur de qualité d’énergie ou un multimètre avancé adapté.
Le point de mesure est essentiel. Une mesure en tête d’installation ne donnera pas les mêmes informations qu’une mesure au niveau d’un départ moteur, d’un tableau informatique ou d’un variateur. Pour intervenir en sécurité, le choix de l’instrument doit également correspondre au niveau de risque électrique ; la notion de catégorie de sécurité d’un multimètre aide à comprendre les précautions à prendre selon l’environnement de mesure.
Une campagne pertinente s’effectue souvent sur plusieurs heures, voire plusieurs jours, car les harmoniques varient avec l’activité du site. Les pics peuvent apparaître à certains moments : démarrage de machines, forte occupation de bureaux, recharge simultanée de batteries ou fonctionnement d’équipements de production. L’analyse temporelle permet de relier le niveau de THD aux usages réels.
La réduction de la distorsion commence par un diagnostic. Installer un filtre sans comprendre l’origine du problème peut coûter cher et donner des résultats décevants. Il faut d’abord repérer les charges les plus polluantes, vérifier la répartition des circuits, contrôler les échauffements et examiner le comportement du neutre.
Plusieurs solutions existent. Les filtres passifs ciblent certains rangs harmoniques précis. Les filtres actifs, plus sophistiqués, injectent un courant de compensation pour neutraliser une partie des perturbations. Dans certains cas, le remplacement d’un équipement ancien par un modèle à meilleure correction du facteur de puissance suffit à réduire le THD en courant.
Le dimensionnement des transformateurs, des câbles et des condensateurs doit aussi tenir compte des harmoniques. Les batteries de compensation d’énergie réactive, par exemple, peuvent entrer en résonance avec le réseau si elles sont mal conçues. C’est pourquoi les installations sensibles nécessitent une approche globale, associant mesures, calculs et connaissance des usages.
Un diagnostic harmonique repose sur des mesures précises. Si l’appareil utilisé dérive ou n’est pas adapté, les conclusions peuvent être faussées. Une valeur de THD légèrement surestimée peut conduire à des travaux inutiles, tandis qu’une sous-estimation peut laisser perdurer un risque d’échauffement ou de panne.
La traçabilité des mesures est particulièrement importante dans les environnements industriels, les audits énergétiques, les expertises après incident ou les contrôles réglementaires. À ce titre, l’étalonnage périodique des instruments contribue à garantir des résultats cohérents et comparables dans le temps.
Au-delà de l’appareil, la méthode compte autant que la technologie. Il faut relever les conditions de fonctionnement, noter les charges actives au moment des mesures, choisir les bons calibres et vérifier les connexions. Une mesure fiable du taux de distorsion harmonique ne se limite pas à lire un chiffre sur un écran.
Le taux de distorsion harmonique électrique est un indicateur central de la qualité d’un réseau. Il mesure l’écart entre une onde idéale et le signal réellement présent dans l’installation. Sa surveillance devient de plus en plus importante avec la multiplication des équipements électroniques, qui améliorent les usages mais modifient la manière dont l’énergie est consommée.
Un THD faible favorise un fonctionnement stable, limite les échauffements et contribue à prolonger la durée de vie des matériels. Un THD élevé, en revanche, peut révéler une pollution électrique susceptible d’affecter les câbles, transformateurs, moteurs, protections et équipements sensibles. La priorité consiste alors à mesurer correctement, interpréter les résultats dans leur contexte, puis choisir une solution adaptée.
Comprendre le THD ne relève donc pas seulement de la théorie électrique. C’est un outil concret pour diagnostiquer une installation, prévenir des pannes, améliorer le rendement et sécuriser l’exploitation. Dans les bâtiments comme dans l’industrie, la maîtrise des harmoniques fait désormais partie des bases d’une installation électrique performante et durable.
