Mesurer une chute de tension dans un câble permet de vérifier si une installation électrique transporte correctement l’énergie jusqu’à l’appareil alimenté. Une baisse excessive peut provoquer un mauvais fonctionnement, un échauffement ou une perte de rendement. La méthode reste accessible, à condition de mesurer au bon endroit, sous charge, avec un instrument adapté et en respectant les règles de sécurité.
La chute de tension correspond à la différence entre la tension disponible au départ d’un circuit et celle réellement présente à l’arrivée, au niveau du récepteur. Elle apparaît parce qu’un câble n’est jamais un conducteur parfait : il possède une résistance, même faible, qui provoque une perte lorsque le courant le traverse.
En pratique, plus le courant est élevé, plus le câble est long ou plus sa section est faible, plus la chute de tension augmente. Cette perte se mesure en volts, mais elle s’exprime aussi souvent en pourcentage de la tension nominale. Par exemple, une perte de 6 V sur un circuit de 230 V représente environ 2,6 %.
Une chute modérée est normale. En revanche, une valeur excessive peut entraîner une baisse de luminosité, un moteur qui démarre mal, une alimentation électronique instable ou un échauffement anormal. Dans les installations domestiques, tertiaires ou industrielles, la mesure sert donc à confirmer que le câble est bien dimensionné et que le circuit fonctionne dans des conditions acceptables.
Une erreur fréquente consiste à mesurer la tension d’un câble à vide, c’est-à-dire lorsque l’appareil final n’est pas en fonctionnement. Dans cette situation, le courant est nul ou très faible, donc la chute de tension est presque inexistante. La mesure peut sembler parfaite, alors que le problème apparaît dès que le récepteur consomme réellement.
Pour obtenir une valeur représentative, il faut réaliser la mesure avec la charge en service. Cela signifie que le moteur, le chauffage, l’éclairage ou l’équipement alimenté doit fonctionner dans des conditions proches de son usage normal. C’est uniquement à ce moment que le courant circule et que la résistance du câble produit une perte mesurable.
Cette règle est essentielle dans les diagnostics de terrain. Un câble trop long alimentant une pompe, une borne de recharge ou un atelier éloigné peut afficher une tension correcte à vide, puis descendre nettement dès que l’appareil démarre. La mesure sous charge permet donc de distinguer une installation saine d’un circuit sous-dimensionné ou dégradé.

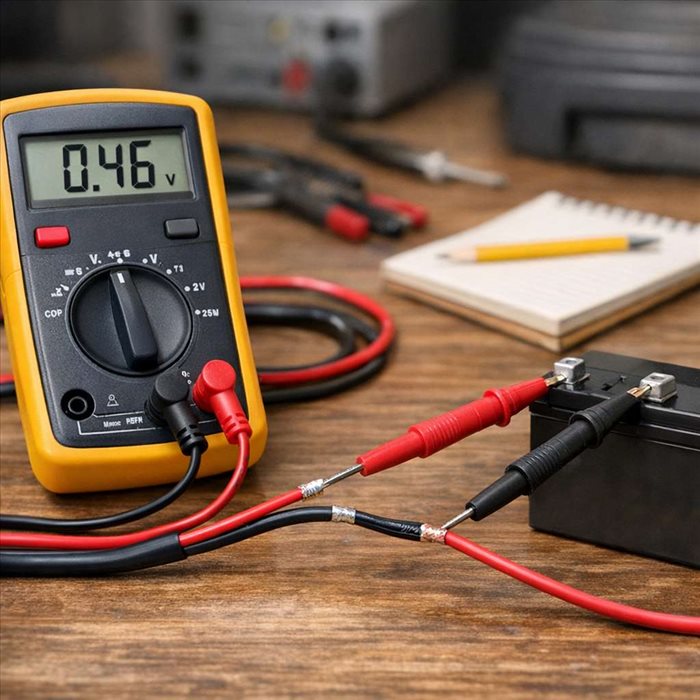

L’outil principal est un multimètre numérique réglé sur la mesure de tension adaptée : tension alternative pour la plupart des circuits domestiques en 230 V, tension continue pour une installation solaire, une batterie ou certains automatismes. L’appareil doit être en bon état, avec des pointes de touche isolées et une catégorie de sécurité compatible avec l’installation.
Dans certains cas, il peut être utile de connaître aussi l’intensité absorbée par la charge. Une pince ampèremétrique permet de mesurer le courant sans ouvrir le circuit ; son principe est expliqué dans cet article consacré au fonctionnement d’une mesure de courant sans couper l’alimentation. Cette information aide à relier la chute mesurée à la puissance réellement consommée.
Il faut également disposer d’un accès sécurisé aux deux points de mesure : le départ du câble, par exemple au tableau électrique, et son arrivée, au niveau du récepteur ou d’une prise terminale. Sur une installation sous tension, la prudence est indispensable. En cas de doute, la mesure doit être confiée à un professionnel qualifié.
La méthode la plus simple consiste à mesurer séparément la tension au départ du câble puis à son extrémité, pendant que l’appareil fonctionne. La chute de tension est ensuite obtenue par soustraction : tension au départ moins tension à l’arrivée. Cette approche convient aux circuits accessibles et permet une lecture claire du phénomène.
Imaginons une tension de 231 V au départ et de 224 V à l’arrivée. La chute est de 7 V. Rapportée à 231 V, elle représente environ 3 % de perte. Cette valeur doit ensuite être interprétée selon le type de circuit, la longueur du câble, la puissance appelée et les exigences de l’équipement alimenté.
Il est important de placer les pointes de touche correctement et de conserver le même type de mesure aux deux extrémités. Sur un circuit monophasé, on mesure généralement entre phase et neutre. Sur un circuit triphasé, on peut devoir mesurer entre phases ou entre phase et neutre selon le récepteur raccordé.
Une autre méthode consiste à mesurer la tension perdue directement sur le conducteur concerné. Par exemple, on place une pointe de touche au départ de la phase et l’autre à l’arrivée de cette même phase. Le multimètre affiche alors la tension perdue dans ce conducteur. La même opération peut être faite sur le neutre.
Cette technique est plus précise pour localiser une perte, mais elle suppose que les points de mesure soient accessibles en même temps. Elle peut aussi nécessiter des rallonges de mesure adaptées et parfaitement isolées. Elle est donc moins courante pour un particulier, mais très utile dans un diagnostic professionnel, notamment pour identifier un mauvais serrage, une connexion oxydée ou un conducteur endommagé.
Une chute anormalement élevée sur un seul conducteur signale souvent un défaut local. Un bornier mal serré, une prise fatiguée ou un raccordement échauffé peuvent ajouter une résistance importante. Dans ce cas, le problème ne vient pas forcément de la longueur du câble, mais d’un point de connexion défectueux.
Lorsque la mesure directe est difficile, on peut estimer la chute de tension par le calcul. La logique repose sur la loi d’Ohm : la tension perdue dépend du courant et de la résistance du conducteur. La résistance varie selon la longueur, la section et le matériau du câble, généralement cuivre ou aluminium.
En courant continu, le principe est relativement direct : plus la distance aller-retour est longue, plus la résistance totale augmente. En courant alternatif, surtout en triphasé ou sur de longues distances, d’autres paramètres peuvent intervenir, notamment la réactance et le facteur de puissance. Pour une installation domestique classique, l’estimation reste toutefois suffisamment parlante si les données sont fiables.
Le calcul est particulièrement utile avant travaux, pour choisir une section de câble adaptée. Après installation, la mesure réelle reste préférable, car elle prend en compte les conditions concrètes : température, serrage des bornes, état des conducteurs et courant réellement absorbé. Une valeur théorique ne remplace pas toujours une mesure sur site.
Une fois la chute mesurée, il faut savoir si elle est acceptable. Les normes et recommandations dépendent du pays, du type de circuit et de l’usage. À titre indicatif, les installations basse tension recherchent généralement des chutes limitées, souvent de l’ordre de quelques pourcents, afin de garantir une alimentation stable et d’éviter les pertes inutiles.
Pour un éclairage, une chute trop importante peut provoquer une baisse visible de luminosité. Pour un moteur, elle peut augmenter le courant de démarrage, réduire le couple disponible et favoriser l’échauffement. Pour des appareils électroniques, une tension trop basse peut entraîner des coupures, des redémarrages ou une usure prématurée des alimentations.
L’interprétation doit aussi tenir compte de la tension du réseau au moment de la mesure. Si la tension au départ est déjà faible, une chute modérée dans le câble peut suffire à rendre la tension finale insuffisante. À l’inverse, une tension de départ élevée peut masquer temporairement un problème de ligne. Le bon indicateur reste donc la différence entre départ et arrivée, mesurée dans les mêmes conditions.
Tout instrument de mesure possède une marge d’erreur. Un multimètre d’entrée de gamme, des pointes de touche usées, un mauvais contact ou une lecture instable peuvent modifier le résultat. Lorsque l’on cherche à analyser une chute de quelques volts, cette précision devient importante.
La notion d’erreur ne signifie pas que la mesure est inutile, mais qu’elle doit être lue avec discernement. Pour approfondir ce point, la question de l’incertitude dans les mesures électriques permet de comprendre pourquoi deux appareils peuvent donner des valeurs légèrement différentes sur un même circuit.
Pour améliorer la fiabilité, il est conseillé de répéter les mesures, d’attendre que la charge soit stabilisée et de vérifier que les pointes de touche sont bien en contact. Sur les circuits sensibles, une mesure unique réalisée trop vite peut conduire à une conclusion erronée. La cohérence des résultats compte autant que la valeur affichée.
Une chute élevée provient souvent d’un câble trop long ou d’une section insuffisante par rapport au courant demandé. C’est un cas typique lorsqu’un équipement puissant est ajouté sur une ligne prévue initialement pour une charge plus faible. Le câble fonctionne alors au-delà de ce qui était raisonnablement prévu.
D’autres causes sont plus ponctuelles. Un bornier mal serré, une cosse oxydée, une prise vieillissante ou un disjoncteur défectueux peuvent créer une résistance localisée. Cette résistance dissipe de l’énergie sous forme de chaleur et provoque une perte de tension. Dans certains cas, on observe même des traces de brunissement, une odeur de chaud ou des déclenchements répétés.
La température joue également un rôle : la résistance du cuivre augmente lorsque le conducteur chauffe. Une canalisation électrique surchargée, mal ventilée ou regroupée avec d’autres circuits peut donc aggraver la chute de tension. Le diagnostic doit toujours considérer l’ensemble de la ligne, pas seulement la section apparente du câble.
La solution dépend de la cause identifiée. Si le problème vient d’un mauvais serrage ou d’un raccordement oxydé, une remise en état des connexions peut suffire. Si la ligne est trop longue ou trop sollicitée, il faut envisager une section plus importante, un circuit dédié ou une répartition différente des charges.
Il ne faut pas compenser une chute de tension en remplaçant simplement une protection par un calibre plus élevé. Le disjoncteur protège les conducteurs contre les surintensités ; l’augmenter sans recalculer la ligne peut créer un risque. Une installation fiable repose sur un équilibre entre section du câble, protection, longueur, mode de pose et puissance utilisée.
Mesurer une chute de tension est donc un geste de diagnostic concret, mais son interprétation engage la sécurité de l’installation. Lorsque les valeurs sont élevées, instables ou associées à un échauffement, l’avis d’un électricien est recommandé. Une mesure bien réalisée permet alors de cibler le problème, d’éviter les remplacements inutiles et de garantir une alimentation plus sûre et plus efficace.
