Dans une installation électrique domestique, on parle souvent de 230 volts comme si cette valeur résumait toute la tension disponible à la prise. En réalité, une tension alternative varie en permanence au cours du temps. Sa valeur crête correspond au niveau maximal atteint pendant cette variation. Comprendre cette notion permet de mieux interpréter les mesures, les fiches techniques des appareils et les exigences de sécurité.
La valeur crête d’une tension alternative désigne la valeur maximale instantanée que cette tension atteint au cours d’un cycle. Dans le cas le plus courant, celui d’une tension sinusoïdale, la tension monte progressivement jusqu’à un maximum positif, redescend, passe par zéro, atteint un maximum négatif, puis revient à son point de départ.
On note souvent cette valeur Umax, ou parfois Û dans certains documents techniques. Elle ne doit pas être confondue avec la tension indiquée sur les prises ou les appareils, qui correspond généralement à une valeur efficace. La valeur crête est donc une donnée instantanée, tandis que la valeur efficace traduit l’effet énergétique moyen de la tension sur un récepteur.
Pour une tension alternative parfaitement sinusoïdale, la relation est bien connue : la valeur crête est égale à la valeur efficace multipliée par racine de 2, soit environ 1,414. Ainsi, une tension de 230 V efficaces atteint en réalité une crête d’environ 325 V. Ce chiffre surprend souvent, mais il est essentiel pour comprendre le dimensionnement des isolants, des composants électroniques et des protections.
Quand on dit que le réseau électrique domestique fournit 230 V, il s’agit de la tension efficace. Cette valeur a été choisie parce qu’elle représente la tension continue qui produirait le même échauffement dans une résistance. Autrement dit, un radiateur alimenté en 230 V alternatifs chauffe comme s’il recevait 230 V continus, en première approximation.
Mais la tension réelle ne reste pas figée à 230 V. En Europe, elle oscille généralement à une fréquence de 50 Hz, c’est-à-dire 50 cycles par seconde. À chaque cycle, elle passe par une valeur positive maximale, puis par une valeur négative maximale. La valeur crête permet donc de décrire le sommet de cette oscillation.
Cette distinction est importante en électricité comme en électronique. Un condensateur, une diode, un transformateur ou un appareil de mesure peut être sensible aux pics de tension. Même si la valeur efficace reste dans les limites normales, des crêtes mal anticipées peuvent provoquer des contraintes sur les composants ou altérer la fiabilité d’un circuit.
Plusieurs grandeurs décrivent une tension alternative, et chacune répond à un usage précis. La valeur efficace sert à évaluer la puissance disponible. La valeur crête indique le maximum atteint par rapport à zéro. La valeur crête à crête mesure l’écart total entre le maximum positif et le maximum négatif.
Dans une sinusoïde symétrique, si la valeur crête est de 325 V, la valeur crête à crête vaut donc 650 V. Cette grandeur est particulièrement utilisée avec un oscilloscope, car l’écran permet de visualiser directement l’amplitude complète du signal. Elle est aussi utile lorsque l’on analyse des signaux électroniques, des alimentations à découpage ou des formes d’onde déformées.
Ces trois valeurs ne sont pas interchangeables. Les confondre peut conduire à une mauvaise interprétation d’une mesure ou à un choix inadapté de matériel. Pour mieux comprendre la représentation graphique d’un signal électrique, l’analyse d’une courbe courant-tension d’un dipôle aide à relier les valeurs mesurées au comportement réel du circuit.
Le calcul est simple lorsque la tension est sinusoïdale. Il suffit d’appliquer la formule suivante : Ucrête = Ueff × 1,414. Pour une tension efficace de 230 V, on obtient 230 × 1,414, soit environ 325 V. Pour une tension efficace de 12 V, courante dans certains transformateurs ou alimentations, la crête atteint environ 17 V.
Cette formule repose toutefois sur une condition importante : la forme d’onde doit être une sinusoïde pure. Si le signal est déformé, haché, carré ou impulsionnel, la relation entre valeur efficace et valeur crête change. C’est fréquent dans les équipements électroniques modernes, notamment avec les variateurs, les alimentations à découpage ou certains convertisseurs.
Dans ces cas, le rapport entre la valeur crête et la valeur efficace est appelé facteur de crête. Pour une sinusoïde, il vaut 1,414. Pour un signal très impulsionnel, il peut être bien plus élevé. Cette information devient alors capitale pour choisir un appareil de mesure compatible, éviter la saturation d’un composant ou analyser correctement un défaut électrique.
La mesure de la valeur crête dépend de l’instrument utilisé. Un multimètre classique affiche généralement la valeur efficace, et non la valeur crête. Certains modèles dits “True RMS” mesurent plus correctement les tensions non sinusoïdales, mais ils n’affichent pas nécessairement les pics instantanés. Pour observer directement la crête, l’oscilloscope reste l’outil de référence.

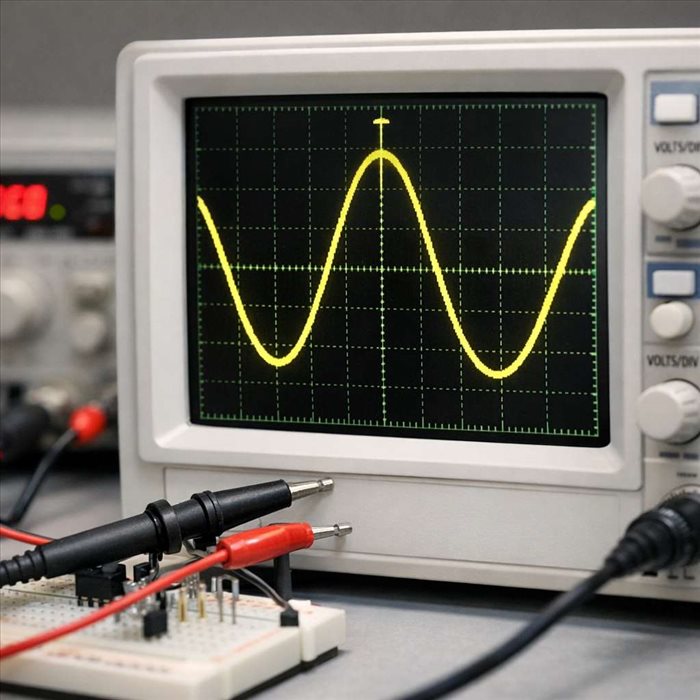

Avec un oscilloscope, la tension apparaît sous forme de courbe. On peut alors repérer le maximum positif, le minimum négatif et la valeur crête à crête. Cette approche permet aussi de voir les déformations, les parasites ou les surtensions transitoires qui peuvent passer inaperçus avec un multimètre. Dans un contexte de diagnostic, cette visualisation est souvent plus parlante qu’une simple valeur numérique.
Il faut néanmoins tenir compte de la précision de l’appareil, du calibrage des sondes, de la bande passante et des conditions de mesure. Une valeur affichée n’est jamais totalement absolue : elle comporte toujours une marge d’erreur. La notion d’incertitude de mesure en électricité permet justement d’évaluer la fiabilité d’un résultat et d’éviter les conclusions trop rapides.
La valeur crête intervient dans de nombreux domaines, même lorsqu’elle n’est pas toujours mentionnée explicitement. Les fabricants l’utilisent pour dimensionner l’isolement des câbles, des cartes électroniques, des transformateurs et des composants de protection. Un appareil prévu pour le réseau domestique doit pouvoir supporter les 325 V de crête associés à une tension nominale de 230 V efficaces.
Elle joue aussi un rôle dans le choix des condensateurs. Dans une alimentation redressée, par exemple, un condensateur peut se charger à une tension proche de la crête du signal alternatif. C’est pourquoi un circuit issu du secteur peut présenter une tension continue élevée après redressement, même si la tension annoncée au départ est de 230 V efficaces.
En sécurité électrique, cette notion explique pourquoi une tension alternative peut être plus contraignante qu’elle ne le paraît. Les crêtes augmentent les exigences d’isolation et peuvent contribuer à l’amorçage d’un arc dans certaines conditions. Les normes prennent donc en compte non seulement la valeur efficace, mais aussi les pics admissibles, les surtensions temporaires et l’environnement d’utilisation.
La valeur crête reste valable pour tout signal électrique, mais son interprétation devient plus délicate lorsque la forme d’onde n’est pas sinusoïdale. Un signal carré, par exemple, peut avoir une valeur crête égale à sa valeur efficace. Un signal composé de brèves impulsions peut, au contraire, présenter une crête très élevée tout en conservant une valeur efficace modérée.
Cette situation est fréquente dans les équipements numériques, les chargeurs, les onduleurs ou les variateurs de vitesse. La tension peut contenir des harmoniques, des fronts raides ou des pics brefs. Dans ce contexte, se limiter à la valeur efficace ne suffit pas toujours. Il faut parfois examiner le profil temporel complet du signal pour comprendre les contraintes réellement subies par le matériel.
Le facteur de crête devient alors un indicateur utile. Un facteur élevé signale que les pointes instantanées sont importantes par rapport à l’énergie moyenne du signal. Pour les appareils de mesure, cela impose une capacité à enregistrer les pics sans les écrêter. Pour les composants, cela peut conditionner la tenue en tension, la dissipation thermique ou la durée de vie.
La valeur crête d’une tension alternative correspond au maximum instantané atteint par la tension pendant son cycle. Pour une sinusoïde, elle se calcule simplement en multipliant la valeur efficace par 1,414. C’est ainsi que le réseau domestique de 230 V atteint environ 325 V au sommet de son alternance positive, et autant en valeur négative.
Cette grandeur n’est pas une subtilité théorique. Elle sert à comprendre les mesures, à dimensionner les composants, à interpréter les formes d’onde et à garantir la sécurité des installations. La distinguer de la valeur efficace et de la valeur crête à crête permet d’éviter de nombreuses erreurs, notamment lorsqu’on travaille avec des signaux alternatifs ou des équipements électroniques sensibles.
En pratique, retenir la différence entre ces valeurs aide à lire correctement une fiche technique, à choisir un instrument adapté et à mieux évaluer les contraintes électriques. La valeur efficace décrit l’effet utile, la valeur crête indique le sommet atteint, et la valeur crête à crête donne l’amplitude totale du signal. Ces repères constituent une base solide pour aborder l’électricité alternative avec plus de précision.
