Mesurer un courant électrique sans ouvrir un câble ni interrompre une installation semble presque paradoxal. C’est pourtant précisément ce que permet une pince ampèremétrique, un instrument devenu courant chez les électriciens, les techniciens de maintenance et les diagnostiqueurs. Son secret tient à une propriété fondamentale de l’électricité : tout courant qui circule dans un conducteur crée un champ magnétique autour de lui.

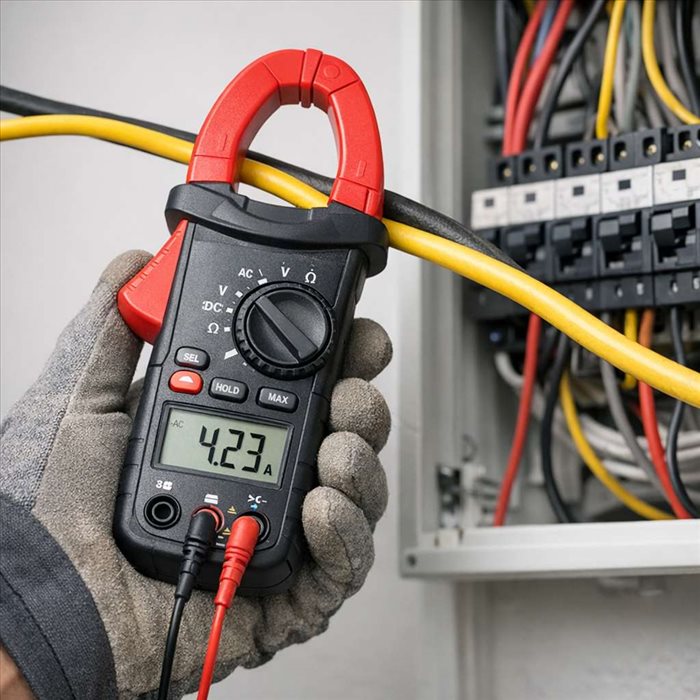

Une pince ampèremétrique sert à mesurer l’intensité d’un courant dans un conducteur, généralement exprimée en ampères. Contrairement à un multimètre utilisé en mode ampèremètre, elle ne nécessite pas de placer l’appareil en série dans le circuit. Il suffit d’ouvrir les mâchoires de la pince, d’encercler un conducteur, puis de lire la valeur affichée.
Cette méthode présente un avantage majeur : elle permet une mesure sans couper le circuit. L’installation continue donc de fonctionner normalement, ce qui est essentiel dans l’industrie, le tertiaire, les tableaux électriques ou les équipements sensibles. Sur une ligne alimentant un moteur, un chauffage, un compresseur ou un coffret de distribution, l’intervention est plus rapide et limite les risques liés au démontage.
La pince ne mesure pas le courant en touchant le cuivre du câble. Elle capte les effets du courant à travers l’isolant, grâce au champ magnétique qui entoure le conducteur. C’est cette capacité à exploiter un phénomène indirect qui rend la mesure non intrusive possible.
Lorsqu’un courant traverse un fil, il génère un champ magnétique circulaire autour de ce fil. Plus l’intensité est élevée, plus ce champ est important. La pince ampèremétrique transforme cette information magnétique en une valeur électrique exploitable, puis l’affiche sous forme de courant.
Les mâchoires de la pince sont généralement constituées d’un matériau ferromagnétique formant un noyau. Quand elles se referment autour du conducteur, elles concentrent le champ magnétique produit par le courant. L’appareil peut alors en déduire l’intensité qui circule dans le câble.
Le principe est particulièrement efficace parce qu’il repose sur une relation physique stable : un courant électrique produit un champ magnétique proportionnel. En pratique, l’électronique interne de la pince interprète ce champ et le convertit en ampères. La qualité de cette conversion dépend notamment du type de capteur, de la conception des mâchoires et de la précision de mesure annoncée par le fabricant.
Une erreur fréquente consiste à placer la pince autour de tout un câble d’alimentation, par exemple autour d’une gaine contenant la phase et le neutre. Dans ce cas, la mesure peut être nulle ou très faible, même si l’appareil fonctionne. La raison est simple : les champs magnétiques créés par les conducteurs s’opposent et se compensent.
Pour obtenir une valeur correcte, la pince doit encercler un seul conducteur actif, comme la phase ou le neutre, mais pas les deux en même temps. Dans un circuit monophasé, si la pince entoure simultanément la phase et le neutre, le courant aller et le courant retour ont normalement la même intensité mais des sens opposés. Leurs champs s’annulent presque totalement.
Cette règle explique pourquoi les tableaux électriques, les borniers et les câbles séparés facilitent les mesures. Elle permet aussi de comprendre les limites de l’appareil : la pince ne “voit” pas le courant lui-même, mais l’effet magnétique net autour de ce qu’elle entoure.
Toutes les pinces ampèremétriques ne fonctionnent pas exactement de la même façon. Les modèles les plus classiques, destinés au courant alternatif, utilisent un principe proche de celui d’un transformateur. Le conducteur entouré joue le rôle d’un primaire à une seule spire, tandis que la pince contient un enroulement secondaire. Le champ magnétique variable induit un signal proportionnel au courant.
Cette technologie est fiable, robuste et adaptée au courant alternatif, comme celui du réseau électrique domestique ou industriel. Elle ne permet toutefois pas, à elle seule, de mesurer un courant continu, car un champ magnétique constant n’induit pas de tension dans un enroulement de la même manière qu’un champ variable.
Pour mesurer du courant continu, ou à la fois du continu et de l’alternatif, les pinces modernes utilisent souvent des capteurs à effet Hall. Ce composant détecte directement la présence d’un champ magnétique, qu’il soit variable ou non. Une pince à effet Hall peut donc mesurer le courant d’une batterie, d’un panneau solaire, d’un véhicule électrique, d’un onduleur ou d’un circuit électronique de puissance.
Le choix de la pince dépend donc du type de courant à mesurer. Une pince uniquement AC convient à de nombreux usages de bâtiment. Une pince AC/DC est plus polyvalente, mais souvent plus coûteuse et parfois plus sensible aux dérives de zéro, notamment sur les faibles intensités.
Lorsque les mâchoires entourent le conducteur, le noyau magnétique guide le flux produit par le courant. Dans une pince à transformateur, ce flux crée un courant secondaire mesurable. Dans une pince à effet Hall, il est capté par un semi-conducteur placé dans l’entrefer du circuit magnétique.
L’électronique interne amplifie ensuite le signal, applique des corrections, filtre les parasites et convertit le résultat en valeur numérique. Sur les modèles RMS ou TRMS, l’appareil calcule une valeur efficace, particulièrement utile lorsque le courant n’est pas parfaitement sinusoïdal. C’est le cas avec de nombreuses alimentations électroniques, variateurs de vitesse, LED, onduleurs ou équipements informatiques.
Le terme True RMS mérite attention. Une pince moyenne gamme non TRMS peut donner une valeur correcte sur une sinusoïde propre, mais devenir moins fiable sur un signal déformé. Dans les installations modernes, où l’électronique de puissance est omniprésente, une pince TRMS offre souvent une lecture plus représentative du courant réellement échauffant.
La pince ampèremétrique simplifie le travail, mais elle n’élimine pas toutes les sources d’erreur. La position du conducteur dans les mâchoires, la fermeture complète de la pince, la présence de champs magnétiques voisins, la plage de mesure choisie ou la qualité du capteur peuvent influencer le résultat.
Comme pour tout instrument, la valeur affichée doit être interprétée avec un certain recul. La fiche technique indique généralement une précision, souvent exprimée en pourcentage de la lecture plus un nombre de digits. Pour mieux comprendre cette question, la notion d’incertitude en mesure électrique permet de distinguer une indication approximative d’une mesure réellement exploitable.
Dans les faibles intensités, les erreurs relatives peuvent être plus importantes. Une pince prévue pour mesurer plusieurs centaines d’ampères ne sera pas forcément idéale pour suivre un courant de quelques dizaines de milliampères. À l’inverse, un modèle adapté aux petits courants peut être limité sur de fortes charges.
Il faut aussi tenir compte de la fréquence. Les pinces sont conçues pour fonctionner dans une plage donnée, souvent autour des usages électriques courants. En France et dans une grande partie de l’Europe, la fréquence de 50 Hz du réseau constitue la référence pour de nombreuses mesures en basse tension.
Sur une installation électrique, la pince permet de vérifier rapidement la consommation d’un circuit, de repérer une surcharge, de comparer les phases d’un système triphasé ou de contrôler le démarrage d’un moteur. Elle est également utile pour détecter un déséquilibre, suivre l’évolution d’une charge ou confirmer qu’un équipement absorbe bien le courant attendu.
Dans un tableau, un électricien peut mesurer l’intensité dans chaque départ sans débrancher les conducteurs. En maintenance industrielle, la pince aide à diagnostiquer un moteur qui force, un contacteur sollicité, une résistance chauffante défaillante ou un variateur dont le courant de sortie paraît anormal. En photovoltaïque ou en automobile, une pince AC/DC permet de suivre des courants continus sans insérer de shunt.
Certains modèles proposent des fonctions complémentaires : mesure de tension avec cordons, résistance, continuité, fréquence, puissance, courant d’appel ou enregistrement des valeurs. La pince devient alors un outil polyvalent, à mi-chemin entre un multimètre avancé et un instrument de diagnostic rapide.
Même si la mesure se fait sans contact direct avec le conducteur métallique, une pince ampèremétrique s’utilise dans un environnement potentiellement dangereux. Il faut choisir un appareil adapté à la catégorie de surtension de l’installation, vérifier l’état des mâchoires, des cordons éventuels et respecter les limites indiquées.
Les marquages CAT III ou CAT IV, associés à une tension maximale, ne sont pas décoratifs. Ils indiquent la capacité de l’appareil à résister à des surtensions transitoires dans certains contextes. Travailler dans un tableau principal, près d’une arrivée électrique ou sur une installation industrielle impose un matériel correctement certifié.
Il est recommandé de garder les doigts derrière les barrières de protection, d’éviter les gestes précipités et de ne pas manipuler la pince sur des conducteurs endommagés. La sécurité électrique repose autant sur l’appareil que sur la méthode, l’environnement et l’expérience de l’utilisateur.
Une pince ampèremétrique fonctionne sans couper le circuit parce qu’elle mesure le champ magnétique produit par le courant autour d’un conducteur. Selon sa technologie, elle exploite un effet de transformateur pour l’alternatif ou un capteur à effet Hall pour mesurer aussi le continu.
Pour obtenir une valeur fiable, il faut entourer un seul conducteur, utiliser une pince adaptée au type de courant, tenir compte de la plage de mesure et interpréter la précision annoncée. Bien employée, la pince ampèremétrique est un outil rapide, sûr et très efficace pour contrôler une installation sans interrompre son fonctionnement.
