Un courant de fuite à la terre correspond à une partie du courant électrique qui emprunte un chemin anormal vers la terre, souvent à travers l’isolant d’un câble, la carcasse d’un appareil ou l’humidité. Une faible fuite peut être normale sur certains équipements électroniques, mais une valeur trop élevée peut provoquer des déclenchements intempestifs ou révéler un danger. La mesure exige donc un appareil adapté, une méthode rigoureuse et des précautions strictes.
Comprendre le courant de fuite à la terre et les risques associés
Origines courantes des fuites dans une installation électrique
Une fuite apparaît lorsqu’une partie du courant ne revient pas intégralement par le neutre. Elle peut provenir d’un
défaut d’isolement : gaine de câble abîmée, résistance chauffante vieillissante, infiltration d’eau dans un luminaire extérieur ou appareil électroménager défectueux.
Les équipements comportant des filtres antiparasites, alimentations à découpage ou variateurs peuvent aussi générer un faible courant vers la terre en fonctionnement normal. Additionnées sur un même circuit, ces fuites peuvent suffire à déclencher un interrupteur différentiel sensible.
Différence entre courant de fuite, défaut d’isolement et déclenchement différentiel
Le courant de fuite est une valeur mesurable ; le défaut d’isolement est l’anomalie qui peut le produire. Un dispositif différentiel compare le courant circulant dans les conducteurs actifs : si une différence apparaît, il coupe le circuit lorsque son seuil est atteint.
Un différentiel 30 mA destiné à la protection des personnes ne doit pas être considéré comme un instrument de mesure. Son déclenchement indique une situation à investiguer, pas nécessairement l’appareil fautif. Le risque dépend notamment de la
tension de contact et des mesures de prévention électrique.
| Situation observée | Interprétation probable | Action utile |
| Déclenchement immédiat à la remise sous tension | Défaut marqué sur un circuit ou un appareil | Isoler les départs et appareils avant remise en service |
| Déclenchement aléatoire | Humidité, échauffement ou cumul de fuites | Mesurer les circuits et rechercher les conditions d’apparition |
| Faible courant stable sans déclenchement | Fuite capacitive ou normale selon l’équipement | Vérifier la marge disponible du différentiel |
Préparer une mesure de fuite électrique en toute sécurité
Matériel adapté : pince ampèremétrique de fuite, multimètre et contrôleur d’isolement

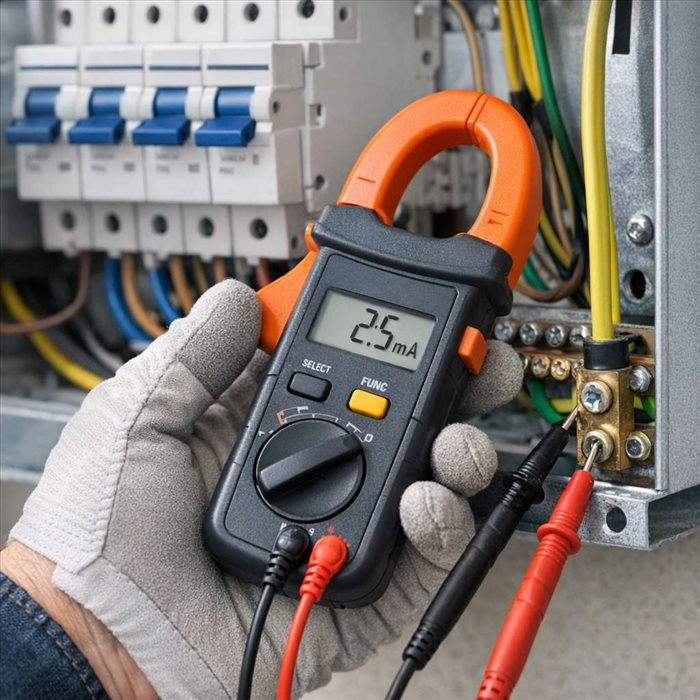

L’outil le plus efficace est une
pince ampèremétrique de fuite, capable de lire des milliampères avec une résolution suffisante. Elle mesure sans ouvrir le circuit, à condition d’entourer simultanément phase et neutre. Le principe est détaillé dans ce guide sur
le fonctionnement d’une pince ampèremétrique sans couper le circuit.
Un multimètre sert surtout à contrôler une tension, une continuité ou l’intensité sur un circuit préparé. Pour cette dernière opération, il doit être branché en série et impose davantage de manipulations ; consultez la méthode pour
mesurer une intensité avec un multimètre numérique. Le contrôleur d’isolement, ou mégohmmètre, confirme quant à lui l’état des isolants hors tension.
Précautions indispensables avant toute intervention sur le tableau ou les circuits
Une mesure dans un tableau expose à des parties sous tension. N’intervenez que si l’accès est sûr, les conducteurs identifiés et le matériel compatible avec l’installation. Une pince évite de déconnecter les fils, mais ne dispense pas de prudence.
- Ne jamais toucher un conducteur dénudé ou une borne pendant la mesure.
- Vérifier l’intégrité de la pince, de ses mâchoires et de son calibre avant emploi.
- Éviter toute mesure en milieu humide ou sur une installation dégradée.
- Couper l’alimentation avant de débrancher un appareil ou d’effectuer un essai d’isolement.
- Faire appel à un professionnel en cas de doute sur le tableau, la terre ou les protections.
Mesurer le courant de fuite avec une pince ampèremétrique
Mesure globale au départ de l’installation ou en aval du disjoncteur différentiel
Réglez la pince sur le calibre milliampère alternatif, ou sur le mode adapté si l’appareil distingue les courants AC et DC. Refermez complètement les mâchoires autour de
tous les conducteurs actifs du même circuit : phase et neutre, ou les trois phases et le neutre en triphasé. Le conducteur de protection vert-jaune ne doit pas être inclus.
La valeur affichée représente le déséquilibre entre l’aller et le retour : elle correspond donc au courant qui s’échappe vers la terre ou par un autre chemin. Une mesure globale en aval du différentiel donne une première indication. Il faut ensuite relever les départs un par un pour localiser la zone concernée.
Localisation du circuit en défaut par mesures successives
Mesurez chaque départ du tableau dans les mêmes conditions, puis notez les valeurs. Le circuit présentant la fuite la plus importante est prioritaire. Si le défaut n’apparaît qu’en charge, remettez progressivement les appareils en fonctionnement, sans modifier plusieurs paramètres à la fois.
La pince doit entourer phase et neutre ensemble. Si elle ne serre que la phase, elle affichera le courant consommé par l’appareil, non le courant de fuite. Une valeur instable peut aussi signaler un équipement cyclique, tel qu’un chauffe-eau ou un réfrigérateur.
Interpréter les valeurs relevées selon le calibre du dispositif différentiel
Il n’existe pas de valeur universelle acceptable : elle dépend du type d’appareil, du nombre de circuits et du seuil différentiel. Toutefois, un courant mesuré qui se rapproche du calibre du dispositif laisse peu de marge face aux variations normales. Avec un différentiel 30 mA, une fuite globale déjà élevée mérite une recherche avant l’ajout d’autres équipements.
La mesure sert à comparer les circuits et à suivre une évolution, pas à valider seule la sécurité d’une installation. Un déclenchement répété impose de corriger la cause plutôt que de remplacer le différentiel par un modèle moins sensible.
Identifier l’appareil ou le circuit responsable de la fuite
Méthode par déconnexion progressive des appareils et départs électriques
Après avoir identifié le circuit concerné, coupez son alimentation puis débranchez tous les appareils raccordés. Réenclenchez et reconnectez-les un à un, en contrôlant la fuite après chaque étape. Commencez par les appareils fixes ou exposés à l’humidité, puis les multiprises et équipements mobiles.
Si la fuite persiste alors que tout est débranché, le problème peut se situer dans le câblage, une boîte de dérivation, un luminaire ou un appareillage.
Ne poursuivez pas en ouvrant des connexions sous tension.
Cas fréquents : appareils chauffants, humidité, câbles endommagés et filtres électroniques
Les résistances de chauffe sont souvent en cause lorsque l’isolant se dégrade à chaud ou au contact de l’humidité. Ballon d’eau chaude, lave-linge, four, radiateur et pompe doivent être examinés avec attention. Les câbles pincés, rallonges extérieures et luminaires de jardin sont également des sources classiques.
Les ordinateurs, téléviseurs et variateurs peuvent additionner de faibles fuites dues à leurs filtres. Le diagnostic doit alors porter sur le
cumul réel des équipements, sans conclure trop vite à une panne individuelle.
Utiliser un contrôleur d’isolement pour confirmer un défaut
Principe de mesure entre conducteurs actifs et terre
Le mégohmmètre injecte une tension d’essai contrôlée entre les conducteurs actifs reliés ensemble et la terre, installation hors tension. Il mesure la résistance d’isolement : une valeur faible peut confirmer une dégradation. La procédure complète est présentée dans ce
guide de mesure d’isolement avec un mégohmmètre.
Limites de l’essai d’isolement et équipements à débrancher avant le test
Un essai d’isolement peut endommager des appareils électroniques raccordés au circuit. Débranchez donc les alimentations, variateurs, équipements connectés, protections sensibles et appareils comportant une électronique avant le test. Respectez la tension d’essai adaptée au matériel et vérifiez l’absence de tension avant toute connexion.
Erreurs de mesure à éviter et recours à un électricien
Mauvais positionnement de la pince et confusion entre courant normal et fuite
Les erreurs les plus fréquentes sont une pince mal fermée, un calibre inadapté, la mesure d’un seul conducteur ou l’inclusion du conducteur de terre. Il faut aussi éviter de conclure à une panne sur la seule base d’une mesure ponctuelle : certains courants évoluent avec la température, l’humidité ou le fonctionnement de l’appareil.
Situations nécessitant un diagnostic professionnel immédiat
Contactez un électricien si le différentiel ne se réarme pas, si une odeur de brûlé apparaît, si des parties métalliques semblent sous tension, ou si le tableau présente des traces d’échauffement. Un professionnel est également nécessaire lorsque le défaut semble situé dans le câblage fixe ou lorsque les mesures restent incohérentes.
La sécurité des personnes prévaut toujours sur la recherche autonome de la panne.
Une mesure fiable pour sécuriser l’installation
Mesurer un courant de fuite à la terre demande avant tout de distinguer une faible fuite liée à certains équipements d’un
défaut d’isolement réel. La pince ampèremétrique permet de repérer rapidement le circuit concerné, tandis que le mégohmmètre aide à confirmer l’état de l’isolement hors tension. La fiabilité du diagnostic repose sur une méthode progressive : mesurer les départs, débrancher les appareils, puis comparer les résultats sans intervenir sur des conducteurs exposés. Un différentiel qui déclenche régulièrement, une fuite évolutive ou une installation présentant des signes d’échauffement exigent une
mise en sécurité rapide. En cas d’incertitude sur le tableau, le câblage fixe ou les mesures obtenues, l’intervention d’un électricien reste la solution la plus sûre.
