Mesurer l’intensité d’un courant avec un multimètre numérique est une opération courante, mais elle demande plus de méthode que la mesure d’une tension. Un mauvais branchement peut griller le fusible de l’appareil, endommager le circuit ou créer un risque électrique. Voici une explication claire, pratique et fiable pour comprendre quand, pourquoi et comment réaliser cette mesure.
L’intensité électrique correspond au débit de charges qui circule dans un conducteur. Elle s’exprime en ampères, notés A. Dans une installation domestique, un appareil puissant comme un four ou un radiateur absorbe généralement plusieurs ampères, tandis qu’un petit circuit électronique fonctionne souvent avec des milliampères, notés mA, voire des microampères, notés µA.
Avec un multimètre numérique, mesurer l’intensité revient à vérifier la quantité de courant qui traverse une partie précise d’un circuit. Cette mesure est utile pour contrôler la consommation réelle d’un appareil, diagnostiquer une panne, vérifier un court-circuit présumé ou confirmer qu’un composant électronique reçoit le courant attendu.
Il faut toutefois retenir une règle essentielle : contrairement à la tension, qui se mesure en parallèle, l’intensité se mesure en série. Le multimètre doit donc être inséré dans le trajet du courant. Autrement dit, le courant doit passer à travers l’appareil de mesure. C’est ce point qui rend la manipulation plus délicate.
Un multimètre numérique comporte généralement plusieurs prises en façade. La borne COM, souvent noire, reçoit toujours le cordon noir. Le cordon rouge se branche ensuite sur une entrée différente selon la grandeur à mesurer. Pour l’intensité, on trouve souvent une borne mA/µA pour les faibles courants et une borne A ou 10A pour les courants plus élevés.
La borne mA/µA est protégée par un fusible de faible capacité. Elle convient aux circuits électroniques, aux petites alimentations ou aux mesures de courant de repos. La borne 10A, parfois 20A selon les modèles, accepte des courants plus importants, mais elle n’est pas toujours fusible´e ou ne permet qu’une mesure de courte durée. La notice du multimètre précise généralement la durée maximale, par exemple dix secondes de mesure suivies d’un temps de refroidissement.
Avant toute mesure, il faut choisir le bon calibre. Si le courant attendu est inconnu, il est prudent de commencer par le calibre le plus élevé, puis de descendre progressivement pour obtenir une lecture plus précise. Cette méthode limite le risque de surcharge et protège le multimètre.
Un multimètre numérique distingue le courant continu, noté DC, du courant alternatif, noté AC. Le courant continu circule dans un seul sens. On le rencontre dans les piles, batteries, chargeurs USB, panneaux solaires et nombreux circuits électroniques. Le courant alternatif change de sens périodiquement. Il est présent dans le réseau électrique domestique, notamment sur les prises 230 V en France.
Le choix du mode est indispensable. En mode DC, le multimètre affiche une valeur positive ou négative selon le sens de branchement des cordons. Une valeur négative n’indique pas forcément une panne : elle signifie simplement que le courant circule dans le sens opposé à celui prévu par le branchement. En mode AC, l’appareil mesure une valeur efficace du courant, comparable à celle utilisée pour caractériser les équipements raccordés au secteur.
Pour mieux comprendre ce principe en régime alternatif, la notion de tension efficace en courant alternatif aide à interpréter les mesures réalisées sur des installations électriques domestiques. Le raisonnement est proche pour le courant : la valeur affichée correspond à une grandeur efficace, utile pour évaluer l’effet réel du courant dans un récepteur.
Avant d’insérer un multimètre dans un circuit, il faut couper l’alimentation. Cette étape évite les courts-circuits involontaires lors du déplacement des cordons ou de l’ouverture du circuit. Sur une installation basse tension, comme un montage alimenté par pile, le risque est limité, mais la prudence reste nécessaire. Sur le secteur, la manipulation doit être réservée aux personnes compétentes, équipées et conscientes des dangers.
Il est également important d’inspecter les cordons de mesure. Une gaine fissurée, une pointe abîmée ou une fiche mal enfoncée peuvent provoquer une lecture instable ou un contact dangereux. Les multimètres de qualité indiquent une catégorie de sécurité, comme CAT II, CAT III ou CAT IV. Cette mention précise le type d’environnement électrique dans lequel l’appareil peut être utilisé.
Un autre réflexe essentiel consiste à vérifier la position du cordon rouge. Beaucoup d’accidents de mesure surviennent parce que le cordon reste branché sur la borne ampèremètre après une mesure de courant. Si l’utilisateur tente ensuite de mesurer une tension aux bornes d’une prise, il crée pratiquement un court-circuit à travers le multimètre. C’est l’une des erreurs les plus fréquentes.
Pour mesurer l’intensité, il faut ouvrir le circuit à l’endroit où l’on souhaite connaître le courant, puis insérer le multimètre entre les deux points séparés. Le courant entre par le cordon rouge, traverse l’appareil de mesure, puis ressort par le cordon noir vers le reste du circuit. Cette disposition permet au multimètre de devenir temporairement un élément du circuit.
Prenons un exemple simple : une pile alimente une petite ampoule. Pour mesurer le courant consommé par l’ampoule, on coupe la liaison entre la borne positive de la pile et l’ampoule. Le cordon rouge du multimètre se branche côté pile, le cordon noir côté ampoule. Une fois l’alimentation rétablie, le courant traverse le multimètre puis l’ampoule, et l’écran affiche l’intensité.
Cette logique s’applique aussi à un circuit électronique. Pour mesurer le courant consommé par une carte alimentée en 12 V, on intercale le multimètre sur le fil positif ou sur le fil négatif de l’alimentation. Les deux méthodes donnent la même valeur si le circuit est correctement fermé. L’essentiel est que tout le courant à mesurer passe par le multimètre.

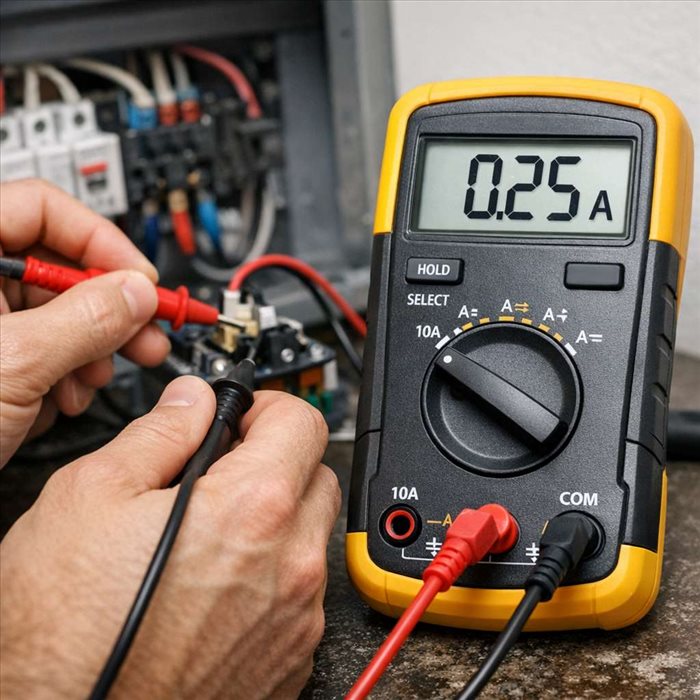

Une fois le circuit alimenté, la valeur affichée doit être lue avec son unité. Un affichage de 0,250 A correspond à 250 mA. À l’inverse, 0,025 A correspond à 25 mA. Les confusions d’unités sont courantes, surtout lorsqu’un multimètre change automatiquement de gamme. Sur un modèle à sélection manuelle, le calibre choisi détermine directement l’échelle de lecture.
La valeur mesurée doit ensuite être comparée à une référence. Cette référence peut venir de la plaque signalétique d’un appareil, d’une fiche technique de composant ou d’un calcul simple. Par exemple, un appareil de 24 W alimenté en 12 V consomme théoriquement 2 A, selon la relation puissance égale tension multipliée par intensité. En pratique, la valeur peut varier selon le rendement, la température ou le fonctionnement interne de l’équipement.
Une intensité trop élevée peut révéler un court-circuit partiel, un moteur bloqué, un composant défectueux ou une alimentation sous-dimensionnée. Une intensité trop faible peut indiquer un circuit ouvert, une connexion oxydée, un interrupteur défaillant ou une charge qui ne démarre pas. La mesure ne donne pas toujours la cause exacte, mais elle fournit un indice solide pour orienter le diagnostic.
La première erreur consiste à mesurer l’intensité comme on mesurerait une tension, c’est-à-dire en plaçant les pointes de touche directement aux bornes d’un générateur ou d’une prise. En mode ampèremètre, le multimètre présente une très faible résistance interne. Le brancher en parallèle peut provoquer un courant très important, faire sauter le fusible interne ou créer un arc électrique.
La deuxième erreur est de sous-estimer le courant attendu. Mesurer le démarrage d’un moteur, par exemple, peut surprendre : l’appel de courant initial peut être plusieurs fois supérieur au courant nominal. Un moteur de quelques ampères en fonctionnement stable peut brièvement dépasser la capacité de la borne mA ou même approcher la limite de la borne 10A. Dans ce cas, une pince ampèremétrique est souvent plus adaptée.
La troisième erreur concerne les mesures prolongées sur le calibre fort courant. Certains multimètres acceptent 10 A uniquement pendant une courte durée. Laisser l’appareil branché plusieurs minutes peut échauffer les conducteurs internes. Il faut lire les limites indiquées sur l’appareil ou dans sa notice, surtout pour les mesures proches du maximum autorisé.
Un multimètre numérique classique reste très utile pour les petits circuits et les mesures précises, mais il n’est pas toujours l’outil le plus pratique. Une pince ampèremétrique mesure le courant sans ouvrir le circuit, en détectant le champ magnétique produit autour d’un conducteur. Il suffit d’encercler un seul fil, et non tout le câble, pour obtenir une mesure exploitable.
Cette solution est particulièrement intéressante sur les installations électriques, les tableaux de distribution, les moteurs, les pompes ou les appareils difficiles à déconnecter. Elle limite les risques liés à l’insertion d’un appareil en série. Les modèles modernes mesurent le courant alternatif, et certains mesurent aussi le courant continu grâce à un capteur à effet Hall.
Pour des courants très faibles, le multimètre branché en série reste souvent plus précis. Pour des courants élevés ou des circuits sous tension difficilement accessibles, la pince est généralement préférable. Le bon choix dépend donc de la valeur à mesurer, du niveau de sécurité requis et de l’accessibilité du circuit.
Une mesure d’intensité réussie repose sur une routine simple. Il faut d’abord identifier le type de courant, estimer l’ordre de grandeur attendu, sélectionner la bonne borne, choisir le calibre le plus sûr et couper l’alimentation avant d’ouvrir le circuit. Ensuite seulement, le multimètre peut être inséré en série et la mesure réalisée.
Après la mesure, il est conseillé de remettre immédiatement le cordon rouge sur la borne dédiée à la tension et à la résistance, souvent marquée VO. Ce geste évite une erreur ultérieure. Il faut aussi replacer le sélecteur sur une position neutre ou éteindre l’appareil. Sur les multimètres utilisés en atelier, cette discipline réduit fortement les incidents.
Mesurer l’intensité avec un multimètre numérique n’est donc pas compliqué, à condition de respecter la logique du courant et les limites de l’appareil. En comprenant le rôle des bornes, le choix AC/DC, le branchement en série et les risques de surcharge, on obtient des mesures fiables et utiles, que ce soit pour un diagnostic domestique, un montage électronique ou le contrôle d’un équipement électrique.
