Invisible dans la plupart des installations solaires, l’onduleur photovoltaïque joue pourtant un rôle central. Sans lui, l’électricité produite sur le toit resterait difficilement utilisable dans une maison ou injectable sur le réseau. Comprendre son fonctionnement permet de mieux lire un devis, d’évaluer les performances d’une installation et d’anticiper certains choix techniques.

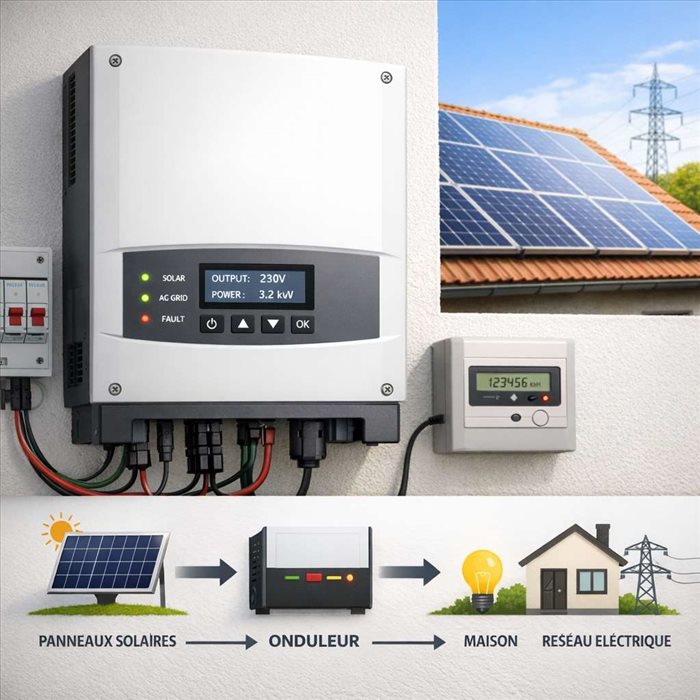

Un panneau photovoltaïque produit de l’électricité en courant continu. Or, dans un logement, les appareils électriques fonctionnent presque toujours en courant alternatif, comme celui distribué par le réseau public. L’onduleur sert donc de passerelle entre ces deux mondes : il transforme le courant continu issu des panneaux en courant alternatif compatible avec l’installation électrique du bâtiment.
Cette conversion n’est pas un simple détail technique. Elle conditionne l’utilisation concrète de l’énergie solaire. Grâce à l’onduleur, l’électricité peut alimenter un réfrigérateur, une pompe à chaleur, un ordinateur ou être injectée sur le réseau lorsque la production dépasse la consommation instantanée. C’est pourquoi on le décrit souvent comme le cerveau électrique d’une installation photovoltaïque.
Son rôle ne se limite pas à convertir l’énergie. Il surveille aussi la tension, la fréquence, la qualité du courant et la sécurité globale du système. En cas d’anomalie sur le réseau ou de défaut électrique, il peut interrompre automatiquement la production afin de protéger les personnes, les équipements et les techniciens amenés à intervenir.
Lorsque la lumière frappe les cellules d’un panneau solaire, celles-ci génèrent un courant continu. Ce courant circule dans un seul sens, avec une tension qui varie selon l’ensoleillement, la température et le nombre de panneaux raccordés. L’onduleur reçoit cette énergie et la transforme en courant alternatif, dont le sens change périodiquement, généralement à une fréquence de 50 hertz en France.
Pour réaliser cette conversion, l’onduleur utilise des composants électroniques de puissance. Ils découpent le courant continu à très haute vitesse, puis le recomposent sous forme d’une onde alternative. Les modèles modernes produisent une onde sinusoïdale proche de celle du réseau public, indispensable pour alimenter correctement les équipements domestiques sensibles.
Cette opération doit être précise. Un courant mal synchronisé pourrait perturber l’installation électrique ou être refusé par le réseau. L’onduleur ajuste donc en permanence la forme du signal, la tension et la fréquence. Lorsqu’il injecte de l’électricité, il se cale sur les caractéristiques du réseau local pour fournir une énergie stable et conforme aux exigences réglementaires.
La production d’un panneau solaire n’est jamais fixe. Elle évolue au fil de la journée, avec le passage des nuages, l’orientation du soleil, la température des modules ou l’apparition d’une ombre partielle. Pour tirer le meilleur parti de cette production variable, l’onduleur intègre généralement un système appelé MPPT, pour Maximum Power Point Tracking.
Le MPPT recherche en continu le meilleur couple tension-intensité permettant d’obtenir la puissance la plus élevée possible à un instant donné. En pratique, il agit comme un régulateur intelligent. Si le soleil devient plus intense, il adapte les paramètres électriques. Si un nuage passe, il réajuste rapidement le fonctionnement pour éviter une perte inutile.
Cette fonction est déterminante pour le rendement global. Deux installations équipées des mêmes panneaux peuvent produire différemment selon la qualité de leur onduleur et de son suivi MPPT. Sur les toitures complexes, avec plusieurs orientations ou zones d’ombre, le nombre d’entrées MPPT disponibles devient aussi un critère important lors du choix du matériel.
Le modèle le plus répandu reste l’onduleur de chaîne, aussi appelé onduleur string. Plusieurs panneaux sont raccordés en série, puis connectés à un onduleur central. Cette solution est souvent utilisée sur les toitures simples, bien orientées, avec peu d’ombrage. Elle présente l’avantage d’être économique et relativement facile à maintenir.
Les micro-onduleurs fonctionnent différemment. Un petit onduleur est installé derrière chaque panneau, ou parfois pour deux panneaux. Chaque module devient alors plus indépendant. Si une cheminée, une antenne ou un arbre crée une ombre sur une partie du toit, la perte de production est mieux contenue. Cette architecture facilite aussi le suivi panneau par panneau.
Il existe également des optimiseurs de puissance, qui se placent au niveau des panneaux tout en conservant un onduleur central. Enfin, les onduleurs hybrides sont conçus pour fonctionner avec une batterie solaire. Ils gèrent à la fois la production, la consommation du logement, le stockage et parfois la recharge depuis le réseau selon les paramètres choisis.
Le rendement d’un onduleur correspond à la part d’énergie qui ressort sous forme de courant alternatif par rapport à l’énergie reçue en courant continu. Les bons modèles atteignent souvent des rendements supérieurs à 95 %, voire 98 % dans certaines conditions. Il existe toutefois toujours une petite perte, liée à l’échauffement et aux conversions électroniques.
Le dimensionnement est un point sensible. Un onduleur trop petit peut limiter la production lors des pics d’ensoleillement. À l’inverse, un appareil surdimensionné peut fonctionner moins efficacement à faible charge et coûter plus cher sans bénéfice réel. Les installateurs comparent donc la puissance des panneaux, l’orientation, la localisation, l’inclinaison et le profil de consommation.
Dans les devis solaires, la puissance des panneaux est souvent exprimée en kWc. Cette unité ne correspond pas à la puissance permanente, mais à une valeur mesurée dans des conditions standardisées. Pour mieux interpréter cette donnée, la notion de kilowatt-crête permet de comprendre pourquoi une installation de 3 kWc ne produit pas 3 kW à chaque instant.
Un onduleur photovoltaïque doit respecter des règles strictes, car il interagit avec le réseau électrique public. L’une de ses fonctions les plus importantes est la protection de découplage. Si le réseau tombe en panne, l’onduleur doit cesser d’injecter de l’électricité afin d’éviter tout risque pour les agents qui interviennent sur les lignes.
Il surveille aussi les surtensions, les sous-tensions, les défauts d’isolement et les variations anormales de fréquence. En cas de problème, l’appareil se met en sécurité. Cette coupure automatique peut surprendre un particulier, mais elle est essentielle. Elle évite que l’installation continue à fonctionner dans des conditions dangereuses ou non conformes.
La pose doit être réalisée selon les normes en vigueur, avec des protections adaptées en courant continu et en courant alternatif. Les coffrets, disjoncteurs, parafoudres et câbles jouent eux aussi un rôle important. Un bon onduleur ne compense pas une installation mal conçue. La qualité de mise en œuvre reste donc un facteur déterminant pour la sécurité et la durabilité.
Les onduleurs récents sont souvent connectés à une plateforme de suivi. Via une application ou un portail web, l’utilisateur peut consulter la production quotidienne, mensuelle ou annuelle. Ces données aident à repérer une baisse de rendement, un arrêt intempestif ou un écart entre la production attendue et la production réelle.
Ce suivi ne doit pas être interprété trop vite. Une journée nuageuse, une température élevée ou une fine couche de poussière peuvent faire varier la production. En été, par exemple, des panneaux très chauds peuvent produire moins qu’au printemps malgré un soleil plus présent. Les performances se lisent donc sur une période suffisamment longue.
L’onduleur a une durée de vie généralement inférieure à celle des panneaux photovoltaïques. Les panneaux peuvent fonctionner pendant 25 à 30 ans, tandis qu’un onduleur central est souvent remplacé au bout de 10 à 15 ans, selon les conditions d’utilisation. Une bonne ventilation, un emplacement protégé de l’humidité et une surveillance régulière prolongent sa fiabilité.
Le choix d’un onduleur dépend rarement d’un seul critère. Il faut prendre en compte la configuration du toit, la puissance installée, la présence d’ombres, le souhait de suivre chaque panneau, l’éventuelle installation d’une batterie et les contraintes de raccordement. Un toit simple exposé plein sud n’appelle pas forcément la même solution qu’une toiture avec plusieurs pans est-ouest.
La puissance annoncée des panneaux doit aussi être analysée avec prudence. Elle repose sur des conditions de laboratoire qui servent de référence commune aux fabricants. Pour replacer ces chiffres dans un contexte réaliste, les conditions de mesure de la puissance crête expliquent pourquoi la production réelle varie selon la météo, la saison et l’environnement du bâtiment.
Un onduleur photovoltaïque efficace est donc celui qui correspond à l’installation, et non forcément le plus puissant ou le plus coûteux. Il convertit l’énergie, optimise la production, sécurise le système et fournit des informations utiles sur son fonctionnement. Bien choisi et correctement installé, il contribue directement à la rentabilité et à la fiabilité d’un projet solaire résidentiel ou professionnel.
