Dans une prise domestique, la tension ne reste jamais parfaitement fixe : elle oscille des dizaines de fois par seconde. Pourtant, on parle couramment de 230 volts comme s’il s’agissait d’une valeur stable. Cette apparente contradiction s’explique par une notion centrale en électricité : la tension efficace.
La tension efficace, souvent notée Veff ou RMS en anglais pour Root Mean Square, désigne la valeur d’une tension alternative qui produirait le même effet thermique qu’une tension continue dans une résistance donnée. Autrement dit, elle permet de comparer simplement un courant alternatif, qui varie en permanence, avec un courant continu, qui reste constant.
Cette définition peut sembler abstraite, mais elle répond à une question très concrète : quelle quantité d’énergie électrique un appareil reçoit-il réellement ? Lorsqu’un radiateur, une ampoule à incandescence ou une résistance chauffante est alimenté en courant alternatif, ce n’est pas la valeur instantanée de la tension qui compte le plus, mais sa capacité moyenne à fournir de la puissance.
En courant continu, la tension reste théoriquement constante. Une batterie de 12 volts délivre une tension proche de 12 volts entre ses bornes, même si cette valeur peut varier légèrement selon la charge et l’état de la batterie. En courant alternatif, la situation est différente : la tension change de signe et d’amplitude au fil du temps.
Dans le réseau électrique européen, la tension suit généralement une forme sinusoïdale à une fréquence de 50 hertz. Cela signifie qu’elle effectue 50 cycles complets par seconde. Elle passe par zéro, atteint une valeur maximale positive, revient à zéro, descend jusqu’à une valeur maximale négative, puis recommence. Sans la notion de tension efficace, il serait difficile d’indiquer une valeur unique et utile pour décrire cette tension.
Une tension alternative peut être décrite de plusieurs manières. La tension instantanée est la valeur de la tension à un moment précis. Elle change constamment. La tension maximale, ou tension de crête, correspond à la plus grande valeur atteinte pendant un cycle. Pour une tension sinusoïdale, cette crête est supérieure à la tension efficace.
Dans une installation domestique standard en France, on parle d’une tension nominale de 230 volts. Il s’agit de la tension efficace. La tension maximale, elle, vaut environ 325 volts, car on multiplie 230 par la racine carrée de 2, soit environ 1,414. Cette précision est importante pour le choix de certains composants électroniques, notamment les condensateurs, les diodes ou les dispositifs d’isolation.
Le calcul de la tension efficace repose sur trois étapes mathématiques : on élève la tension instantanée au carré, on calcule la moyenne sur une période complète, puis on prend la racine carrée du résultat. Cette méthode explique le nom RMS, qui signifie littéralement « racine de la moyenne des carrés ».

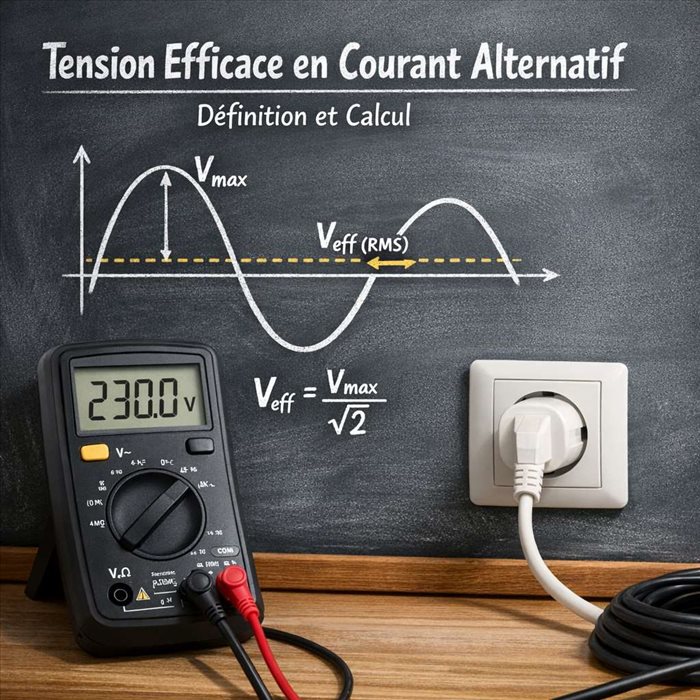

Pour une tension sinusoïdale parfaite, la formule se simplifie : Veff = Vmax / v2. Si la tension de crête est de 325 volts, la tension efficace est donc d’environ 230 volts. À l’inverse, une tension efficace de 12 volts fournie par un transformateur alternatif correspond à une tension de crête d’environ 17 volts, avant toute chute liée aux composants ou à la charge.
Lorsque l’on indique que le réseau domestique fournit 230 volts, cela ne signifie pas que la tension est constamment égale à 230 volts. Cela veut dire qu’elle produit le même échauffement dans une résistance qu’une tension continue de 230 volts. C’est cette équivalence énergétique qui rend la tension efficace si utile dans la pratique.
Un appareil conçu pour fonctionner sous 230 V alternatif est donc dimensionné pour cette valeur efficace. Les moteurs, alimentations, chargeurs, lampes et appareils électroménagers tiennent compte de cette référence. Les normes électriques prévoient aussi une certaine tolérance autour de la tension nominale, car le réseau peut varier selon la distance au transformateur, la charge locale ou l’heure de la journée.
La puissance électrique dépend directement de la tension et du courant. Dans une résistance pure, comme celle d’un chauffage électrique, la puissance moyenne peut être calculée avec la formule P = Veff² / R. C’est pourquoi la valeur efficace est utilisée par les électriciens, les fabricants et les organismes de normalisation.
Prenons un exemple simple. Une résistance de 100 ohms alimentée par une tension continue de 230 volts dissipe environ 529 watts. Alimentée par une tension alternative sinusoïdale de 230 V efficaces, elle dissipera la même puissance moyenne. En revanche, si l’on utilisait à tort la tension de crête de 325 volts dans le calcul, on obtiendrait une puissance largement surestimée.
Un multimètre classique affiche généralement une valeur efficace lorsqu’il mesure une tension alternative. Mais tous les appareils de mesure ne se valent pas. Les modèles simples sont souvent calibrés pour des signaux sinusoïdaux. Ils donnent une mesure correcte sur le réseau électrique, à condition que la forme d’onde soit proche d’une sinusoïde.
Pour des signaux déformés, comme ceux produits par certains variateurs de vitesse, onduleurs, alimentations à découpage ou gradateurs, un multimètre standard peut afficher une valeur erronée. Dans ces cas, il faut utiliser un appareil True RMS, capable de calculer réellement la valeur efficace, même lorsque le signal n’est pas sinusoïdal. Cette distinction est importante en maintenance industrielle et en électronique de puissance.
La tension efficace est aussi une référence en matière de sécurité. Les seuils réglementaires et les classifications de matériels électriques s’appuient souvent sur des valeurs efficaces pour le courant alternatif. Une tension de 230 V efficaces représente un danger réel, même si elle passe par zéro cent fois par seconde dans un réseau à 50 hertz.
Le risque pour le corps humain dépend de nombreux facteurs : tension de contact, durée d’exposition, humidité de la peau, trajet du courant et état de santé de la personne. La valeur efficace permet toutefois d’évaluer l’énergie potentiellement transmise. C’est pour cette raison que les dispositifs différentiels, l’isolation des câbles et la mise à la terre jouent un rôle essentiel dans les installations domestiques et professionnelles.
La tension efficace est la valeur qui permet de comprendre ce qu’un courant alternatif « vaut » réellement du point de vue de l’énergie fournie. Elle ne correspond ni à la tension maximale ni à la valeur instantanée, mais à une équivalence avec une tension continue produisant le même effet thermique dans une résistance.
Dans la vie courante, le 230 V du réseau électrique est donc une valeur efficace, pas une valeur constante. Pour une sinusoïde, la tension de crête est plus élevée, environ 325 V. Cette notion explique les caractéristiques des appareils, les calculs de puissance, les mesures au multimètre et une partie des règles de sécurité. Bien la comprendre permet d’éviter de nombreuses erreurs, que l’on soit étudiant, bricoleur averti ou professionnel de l’électricité.
